Техническое описание:
Grundfos SPK 2-8/1 A-WB-I-AUUV, артикул: 97752210 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из нержавеющей стали.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики 3500 об/м
Ступени 8
Рабочие колеса 1
Первичное уплотнение вала AUUV
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель E
Охлаждение TEFC
Сливные отверстия Открытое сливное отверстие |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Головная часть насоса Нерж. сталь
Голова насоса DIN W.-Nr. 1.4408
Насосная часть (голова насоса) AISI 316LN
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала I |
Данные электрооборудования:
Тип электродвигателя 71AA
Номинальная мощность — P2 0.25 кВт
Код KVA L
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 208-230YY/460Y В
Сервис-фактор электродвигателя 1.35
Номинальный ток 1,12-1,10/0,55 A
Пусковой ток 630-700 %
Токовая нагрузка 1,5-1,45/0,75 A
Cos фи — характеристика мощности 0.81-0.75
Номинальная скорость 3450-3480 об/м
Эффективность электродвигателя при полной нагрузке 77.4 %
Эффективность двигателя при 3/4 нагрузки 77.7 %
Эффективность электродвигателя при 1/2 нагрузки 73.3 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Тепловая защита внешн.
Номер электродвигателя 85900700 |
Монтаж:
Максимальная температура окружающей среды 40 °C
Соединение труб 1 1/4′ NPT
Размер фланца электродвигателя 56C
Код присоединения WB |
Управление:
|
|
Другое:
Нетто вес 14.9 кг
Вес(Брутто) 17.2 кг |

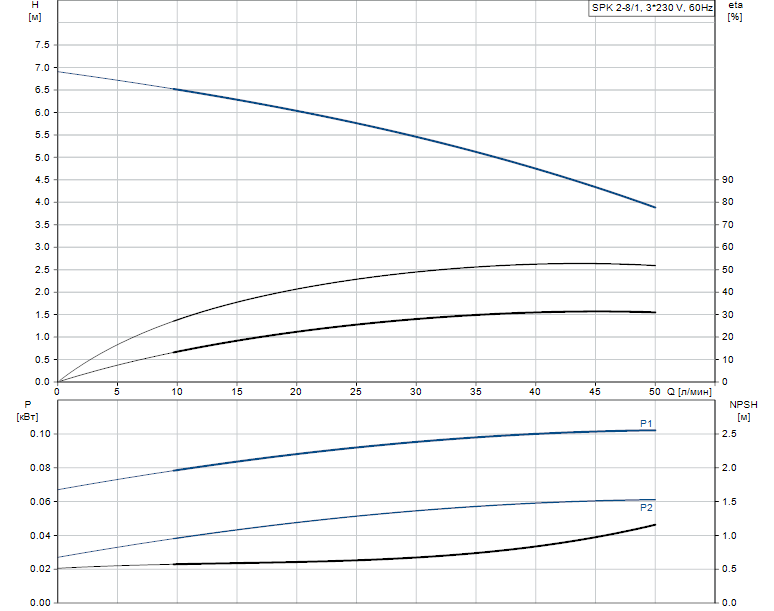

Гидравлические характеристики:

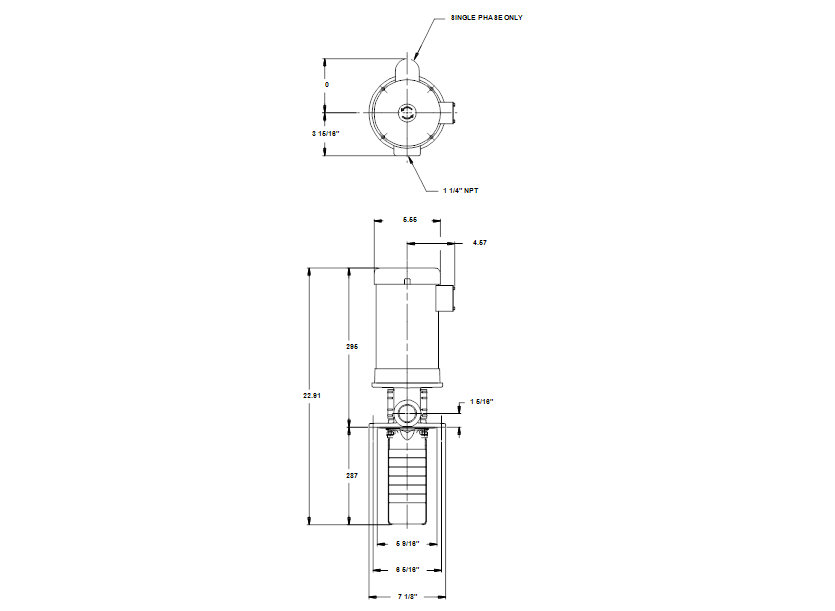

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
