Техническое описание:
Grundfos SPK 2-23/5 A-W-A-AUUV, артикул: 3HDH5705 — это многоступенчатый полупогружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из нержавеющей стали.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 2825 об/м
Номинальный расход: 33.3 л/мин
Номинальный напор: 14.2 м
Ступени: 23
Рабочие колеса: 5
Первичное уплотнение вала: AUUV
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: E
Сливные отверстия: Закрытое сливное отверстие |
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3 |
Материалы:
Головная часть насоса: Чугун
Голова насоса: EN-GJL-200
Голова насоса: ASTM 25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо: DIN W.-Nr. 1.4301
Рабочее колесо: AISI 304
Код материала: A |
Данные электрооборудования:
Тип электродвигателя: SIEMENS
Номинальная мощность — P2: 0.18 кВт
Энергия (Р2), необходимая для насоса: 0.18 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 220-240D/380-415Y В
Номинальный ток: 0.90/0.52 A
Cos фи — характеристика мощности: 0.79-0.71
Номинальная скорость: 2800-2850 об/м
Количество полюсов: 2
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 81602313 |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Соединение труб: G 3/4
Размер фланца электродвигателя: FT75
Код присоединения: W |
Управление:
|
|
Другое:
Минимальный индекс эффективности MEI ?: N/A
Нетто вес: 11.7 кг
Вес(Брутто): 13 кг |

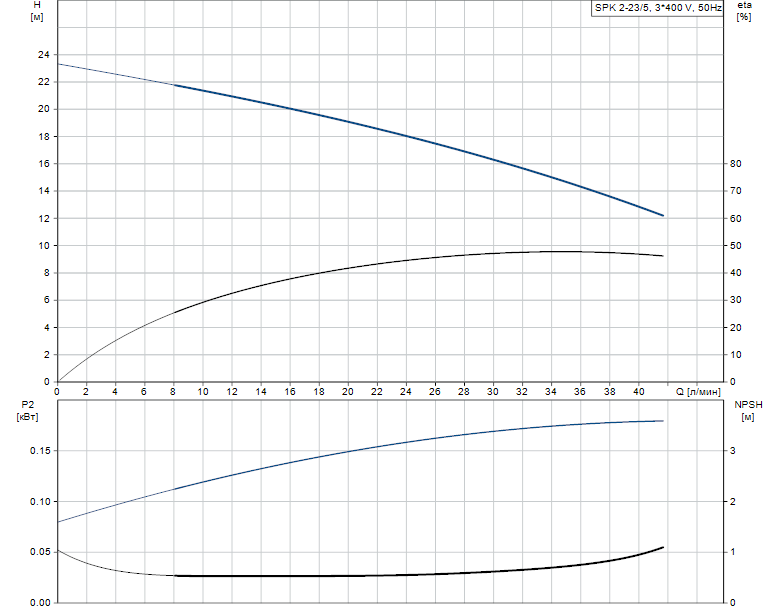

Гидравлические характеристики:

Габаритные размеры:

Деталировка:

Деталировка электродвигателя:

Документация:
