Техническое описание:
Grundfos MTH 8-8/4-1 A-W-A-AQQV артикул: 98891511 — это многоступенчатый погружной самовсасывающий центробежный насос для вертикального монтажа в баках и других ёмкостях. Головная часть и основание насоса из чугуна — все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Насос имеет следующие характеристики:
- Монтажная длина согласно стандарту DIN 5440.
- Рабочие колёса, промежуточные камеры и шлицевый вал выполнены из Нержавеющая сталь.
- Торцевое уплотнение вала согласно стандарту EN 12756.
- Вращение вала передаётся через чугунную разъёмную муфту.
Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
См. подробное описание серии |
Технические данные:
Номинальный расход 133 л/мин
Номинальный напор 24.1 м
Ступени 8
Рабочие колеса 4
Уменьш. рабочее колесо 1
Первичное уплотнение вала AQQV
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель B |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Чугун
Материал корпуса насоcа EN 1561 EN-GJL-200
Корпус насоса ASTM A48-25B
Рабочее колесо Нержавеющая сталь
Рабочее колесо EN 1.4301
Рабочее колесо AISI 304
Код материала A |
Данные электрооборудования:
Тип электродвигателя MG80C2-19FT100-H3
Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240 D/380-415 Y В
Номинальный ток 4.35/2.55 A
Максимальное потребление тока 5.75/3.3 A
Пусковой ток 450-500 %
Номинальная скорость 2855 об/м
Энергоэффективность 82.7
Класс защиты (IEC 34-5) IP54
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Тепловая защита внешн. |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 10 бар
Макс. давление при заданной темп-ре 10 бар / 90 °C
Выход насоса Rp 3/4
Код присоединения W |
Другое:
Минимальный индекс эффективности MEI > 0.64
Нетто вес 15.2 кг
Брутто вес 16.3 кг
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413707500 |

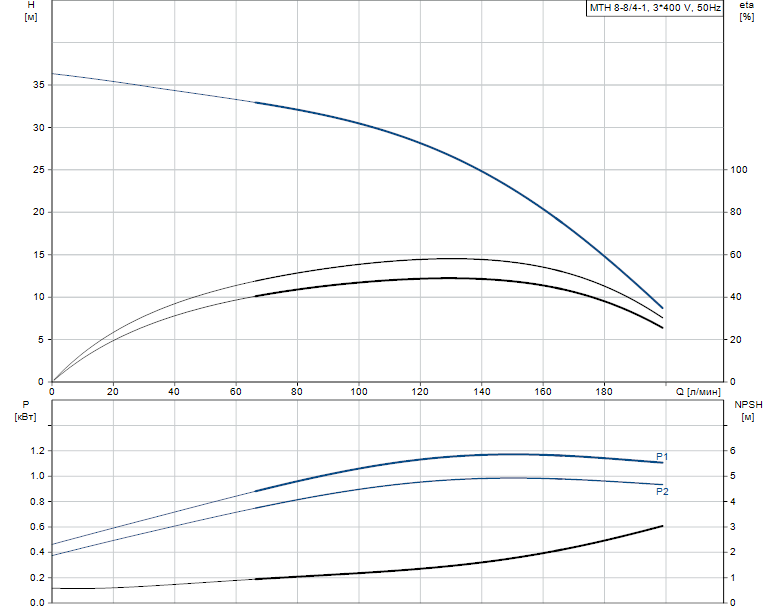

Гидравлические характеристики:

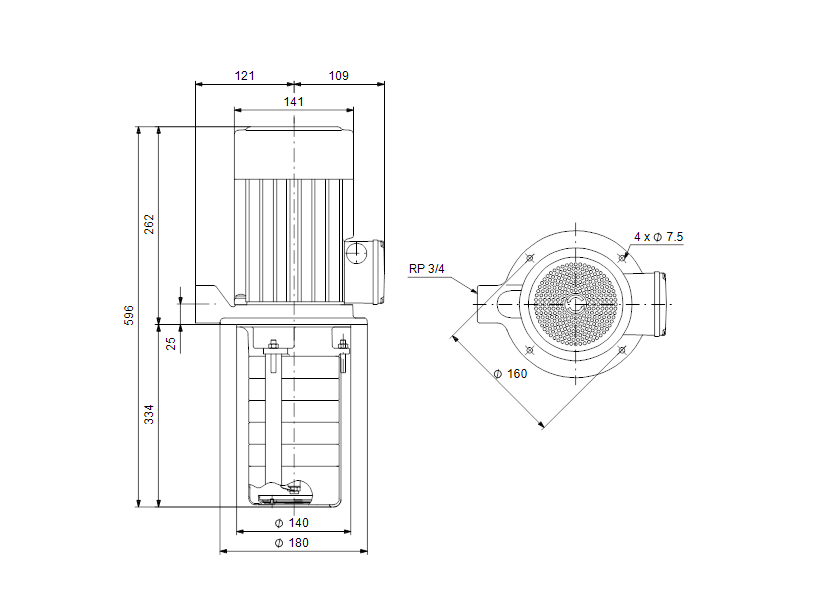

Габаритные размеры:
Деталировка:
Деталировка электродвигателя:
Документация:
