Энергосберегающий регулируемый циркуляционный насос Grundfos MAGNA3 50-150 F 280 1x230V PN6/10 артикул: 97924285

Энергосберегающий регулируемый циркуляционный насос Grundfos MAGNA3 50-150 F 280 1x230V PN6/10 артикул: 97924285

Артикул: 97924285

Стоимость: 1648,8 1401,48   руб. с НДС

Срок поставки: по запросу



Масса Брутто: 21,23 кг

Объем упаковки: 45,922 дм3

Габариты упаковки (ДхШхВ), мм: 338х306х444

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos MAGNA3 50-150 F 280 1x230V PN6/10 артикул: 97924285 – это энергосберегающий регулируемый циркуляционный насос. Обладает непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Может использоваться в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства или реконструкции.

MAGNA3 – насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 – насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие:

  • котроллер, встроенный в блок управления
  • панель управления с TFT-дисплеем на блоке управления
  • блок управления рассчитан на опциональные CIM-модули
  • встроенные датчик давления и температуры
  • чугунный корпус насоса (в зависимости от модели)
  • кожух ротора из композиционного материала, армированного углеродным волокном
  • опорный диск подшипника и оболочка ротора из нержавеющей стали
  • кожух статора из алюминиевого сплава
  • силовая электроника с воздушным охлаждением

MAGNA3 является однофазным насосом.

Характерные особенности:

  • AUTOADAPT (автоматическая поднастройка).
  • FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
  • Пропорциональный контроль давления.
  • Постоянный контроль давления.
  • Постоянный контроль температуры.
  • Кривая постоянного режима работы.
  • Кривая максимального или минимального режима работы.
  • Автоматический ночной режим.
  • Не требуется никакая внешняя защита электродвигателя.
  • Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
  • Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам:

  • беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
  • связь по полевой шине через CIM-модули
  • цифровые входы
  • релейные выходы
  • аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

См. подробное описание серии

Технические данные:

Номинальный расход 19.3 м3/ч
Номинальный напор 7.5 м
Макс гидростатический напор 150 дм
TF класс 110
Данные на фирменной табличке CE,VDE,EAC,CN ROHS,WEEE
Модель D

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 110 °C
Температура перекачиваемой жидкости 60 °C
Плотность 983.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-GJL-250
Корпус насоса ASTM A48-250B
Рабочее колесо PES 30%GF

Данные электрооборудования:

Потребляемая мощность-P1 22 .. 601 Вт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 230 В
Максимальное потребление тока 0.23 .. 2.75 A
Класс защиты (IEC 34-5) X4D
Класс изоляции (IEC 85) F

Монтаж:

Диапазон температуры окружающей среды 0 .. 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 50
Допустимое давление PN6/10
Монтажная длина 280 мм

Другое:

Класс электропотребления (EEI) 0.18
Нетто вес 19 кг
Брутто вес 21.2 кг
Объем поставки 0.046 м3
Danish VVS No. 380953515
Swedish RSK No. 5732497
Finnish LVI No. 4615156
Norwegian NRF no. 9042676
Cтрана происхождения DE
ТН ВЭД ЕАЭС Код 8413703000

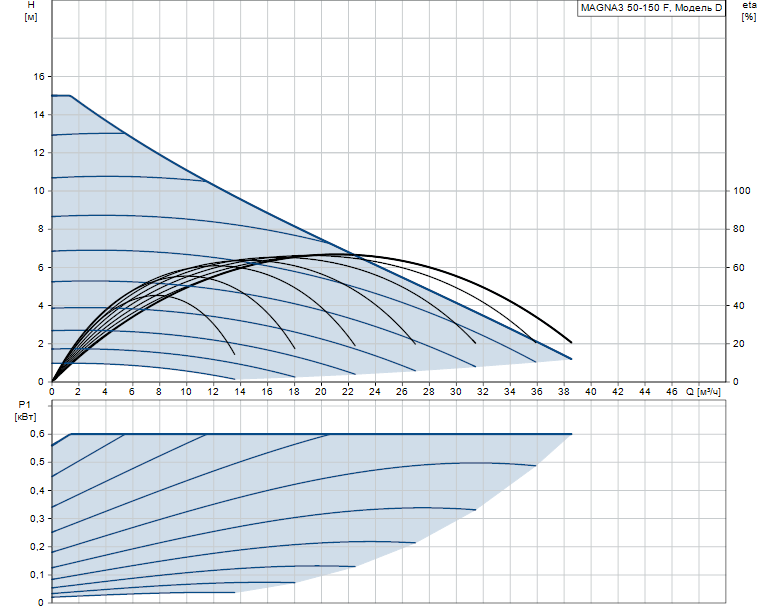

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos MAGNA3 50-150 F 280 1x230V PN6/10 артикул: 97924285

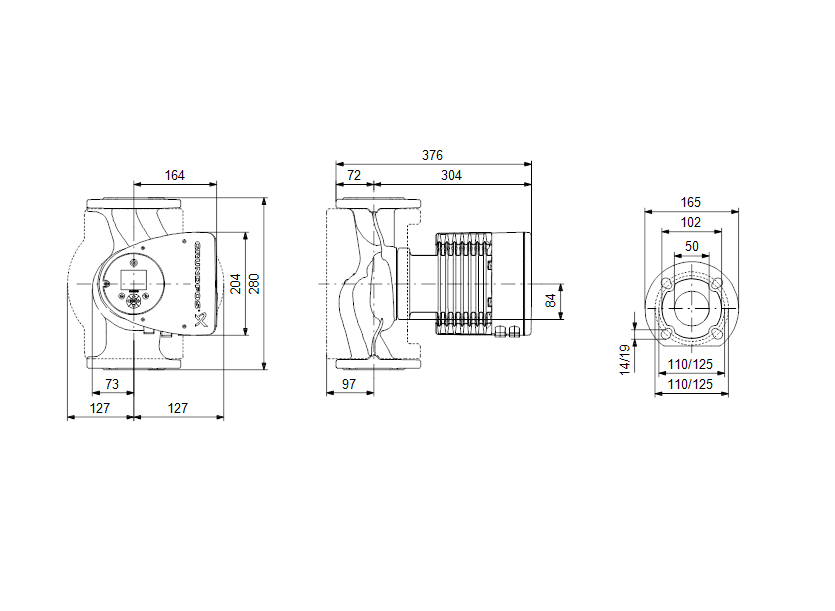

Габаритные размеры:

Габаритные размеры насоса Grundfos MAGNA3 50-150 F 280 1x230V PN6/10 артикул: 97924285

Документация:

Циркуляционные насосы Grundfos MAGNA3
Каталог
Циркуляционные насосы Grundfos MAGNA3
Инструкция
Циркуляционные насосы Grundfos MAGNA3
Брошюра
Циркуляционные насосы Grundfos MAGNA3
Руководство по монтажу
