Энергосберегающий регулируемый циркуляционный насос Grundfos MAGNA3 32-120 N 180 1x230V PN10 артикул: 98609711

Энергосберегающий регулируемый циркуляционный насос Grundfos MAGNA3 32-120 N 180 1x230V PN10 артикул: 98609711

Артикул: 98609711

Стоимость: 1162,8 988,38   руб. с НДС

Срок поставки: по запросу



Масса Брутто: 5,99 кг

Объем упаковки: 14,996 дм3

Габариты упаковки (ДхШхВ), мм: 239х229х274

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos MAGNA3 32-120 N 180 1x230V PN10 артикул: 98609711 – это энергосберегающий регулируемый циркуляционный насос. Обладает непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Может использоваться в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства или реконструкции.

MAGNA3 – насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 – насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие:

  • котроллер, встроенный в блок управления
  • панель управления с TFT-дисплеем на блоке управления
  • блок управления рассчитан на опциональные CIM-модули
  • встроенные датчик давления и температуры
  • чугунный корпус насоса (в зависимости от модели)
  • кожух ротора из композиционного материала, армированного углеродным волокном
  • опорный диск подшипника и оболочка ротора из нержавеющей стали
  • кожух статора из алюминиевого сплава
  • силовая электроника с воздушным охлаждением

MAGNA3 является однофазным насосом.

Характерные особенности:

  • AUTOADAPT (автоматическая поднастройка).
  • FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
  • Пропорциональный контроль давления.
  • Постоянный контроль давления.
  • Постоянный контроль температуры.
  • Кривая постоянного режима работы.
  • Кривая максимального или минимального режима работы.
  • Автоматический ночной режим.
  • Не требуется никакая внешняя защита электродвигателя.
  • Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
  • Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам:

  • беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
  • связь по полевой шине через CIM-модули
  • цифровые входы
  • релейные выходы
  • аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

См. подробное описание серии

Технические данные:

Номинальный расход 9.8 м3/ч
Номинальный напор 7.9 м
Макс гидростатический напор 120 дм
TF класс 110
Данные на фирменной табличке CE,VDE,EAC,CN ROHS,WEEE
Модель D

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 110 °C
Температура перекачиваемой жидкости 60 °C
Плотность 983.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Корпус насоса EN 1.4308
Корпус насоса ASTM 351 CF8
Рабочее колесо PES 30%GF

Данные электрооборудования:

Потребляемая мощность-P1 9 .. 182 Вт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 230 В
Максимальное потребление тока 0.09 .. 1.56 A
Класс защиты (IEC 34-5) X4D
Класс изоляции (IEC 85) F

Монтаж:

Диапазон температуры окружающей среды 0 .. 40 °C
Макс. рабочее давление 10 бар
Соединение труб G 2′
Допустимое давление PN10
Монтажная длина 180 мм

Другое:

Класс электропотребления (EEI) 0.18
Нетто вес 5.02 кг
Брутто вес 5.99 кг
Объем поставки 0.015 м3
Cтрана происхождения DE
ТН ВЭД ЕАЭС Код 8413703000

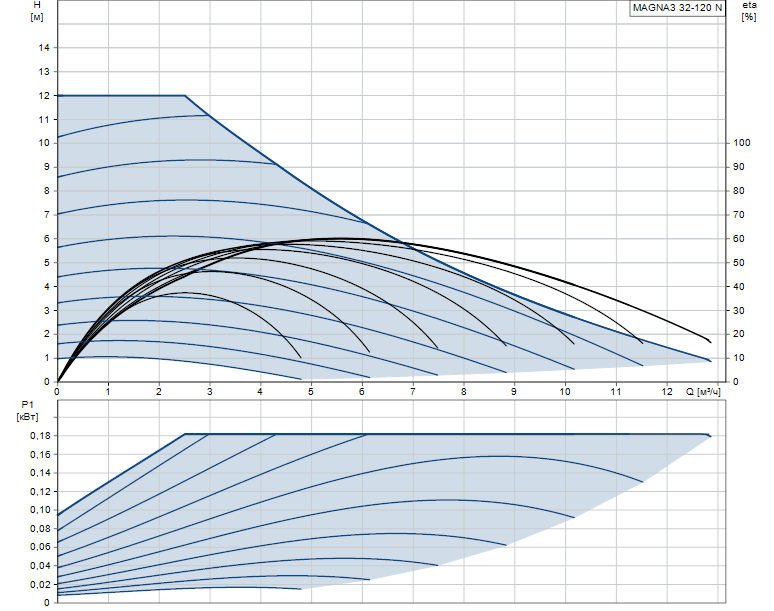

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos MAGNA3 32-120 N 180 1x230V PN10 артикул: 98609711

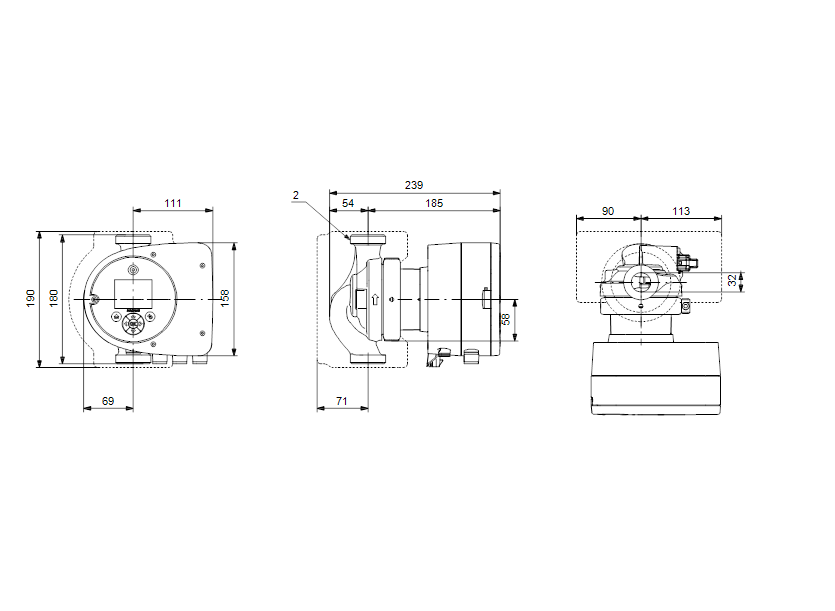

Габаритные размеры:

Габаритные размеры насоса Grundfos MAGNA3 32-120 N 180 1x230V PN10 артикул: 98609711

Документация:

Циркуляционные насосы Grundfos MAGNA3
Каталог
Циркуляционные насосы Grundfos MAGNA3
Инструкция
Циркуляционные насосы Grundfos MAGNA3
Брошюра
Циркуляционные насосы Grundfos MAGNA3
Руководство по монтажу
