Сдвоенный регулируемый циркуляционный насос Grundfos MAGNA3 D 32-60 F артикул: 98333860

Сдвоенный регулируемый циркуляционный насос Grundfos MAGNA3 D 32-60 F артикул: 98333860

Артикул: 98333860

Стоимость: 1210,8 1029,18   руб. с НДС

Срок поставки: по запросу



Масса Брутто: 16,33 кг

Объем упаковки: 0,055 дм3

Габариты упаковки (ДхШхВ), мм: 504х352х311

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos MAGNA3 D 32-60 F артикул: 98333860 – это энергосберегающий сдвоенный регулируемый циркуляционный насос. Обладает непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 D является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Может использоваться в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства или реконструкции.

MAGNA3 D – насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 D – насосы, которые не требуют технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие:

  • котроллер, встроенный в блок управления
  • панель управления с TFT-дисплеем на блоке управления
  • блок управления рассчитан на опциональные CIM-модули
  • встроенные датчик давления и температуры
  • чугунный корпус насоса (в зависимости от модели)
  • кожух ротора из композиционного материала, армированного углеродным волокном
  • опорный диск подшипника и оболочка ротора из нержавеющей стали
  • кожух статора из алюминиевого сплава
  • силовая электроника с воздушным охлаждением

MAGNA3 D является однофазным насосом.

Характерные особенности:

  • AUTOADAPT (автоматическая поднастройка).
  • FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
  • Пропорциональный контроль давления.
  • Постоянный контроль давления.
  • Постоянный контроль температуры.
  • Кривая постоянного режима работы.
  • Кривая максимального или минимального режима работы.
  • Автоматический ночной режим.
  • Не требуется никакая внешняя защита электродвигателя.
  • Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
  • Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 D обеспечивает связь по следующим интерфейсам:

  • беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
  • связь по полевой шине через CIM-модули
  • цифровые входы
  • релейные выходы
  • аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 D включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

См. подробное описание серии

Технические данные:

Номинальный расход: 5.1 м3/ч
Номинальный напор: 3.8 м
Макс гидростатический напор: 60 дм
TF класс: 110
Данные на фирменной табличке: CE,VDE,EAC,CN ROHS,WEEE
Модель: D

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 110 °C
Температура перекачиваемой жидкости: 60 °C
Плотность: 983.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-GJL-250
Корпус насоса: ASTM A48-250B
Рабочее колесо: PES 30%GF

Данные электрооборудования:

Потребляемая мощность-P1: 9 .. 101 Вт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 230 В
Максимальное потребление тока: 0.09 .. 0.91 A
Класс защиты (IEC 34-5): X4D
Класс изоляции (IEC 85): F

Монтаж:

Диапазон температуры окружающей среды: 0 .. 40 °C
Макс. рабочее давление: 10 бар
Трубное присоединение: DIN
Соединение труб: DN 32
Допустимое давление: PN6/10
Монтажная длина: 220 мм

Другое:

Класс электропотребления (EEI): 0.18
Нетто вес: 15.6 кг
Брутто вес: 16.3 кг
Объем поставки: 0.053 м3
Norwegian NRF no.: 9042347
Cтрана происхождения: DE
ТН ВЭД ЕАЭС Код: 8413703000

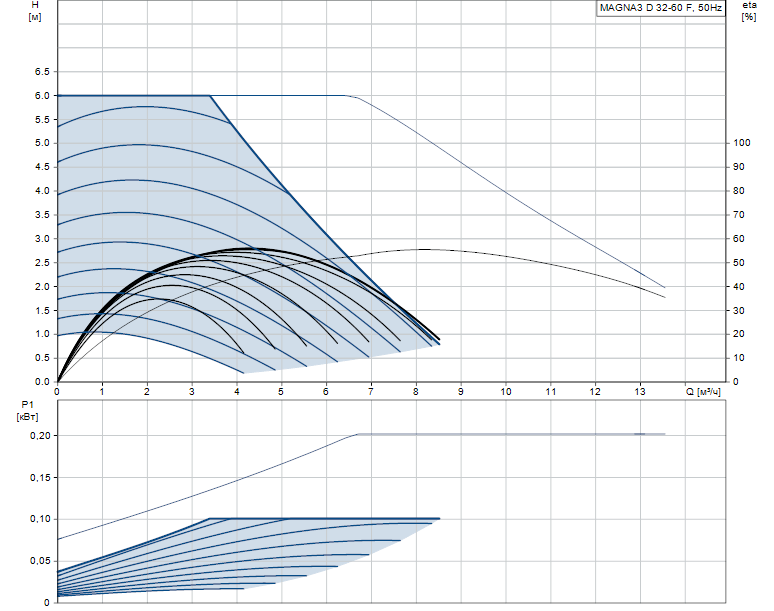

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos MAGNA3 D 32-60 F артикул: 98333860

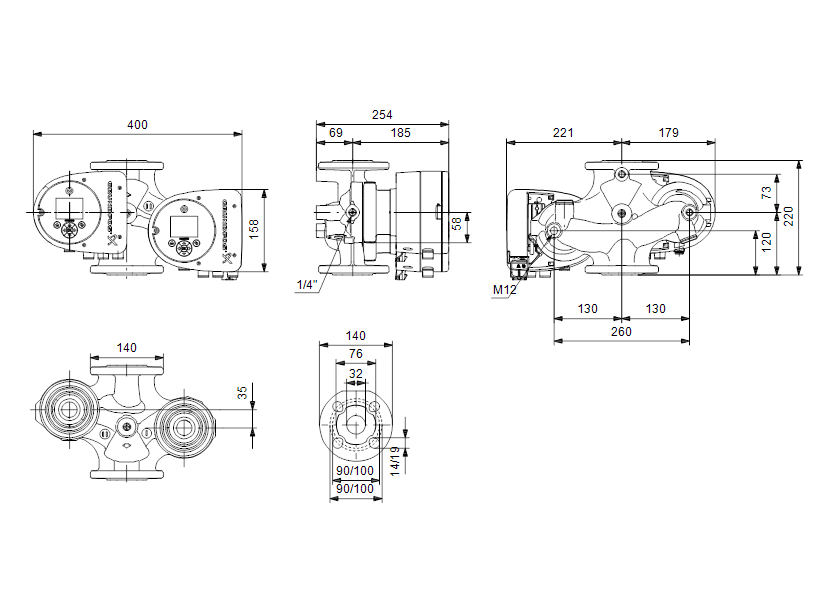

Габаритные размеры:

Габаритные размеры насоса Grundfos MAGNA3 D 32-60 F артикул: 98333860
