Консольно-моноблочный насос Grundfos NBGE 80-65-160/177 AF2LBQQE, артикул: 97787492

Артикул: 97787492

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NBGE 80-65-160/177 AF2LBQQE, артикул: 97787492 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

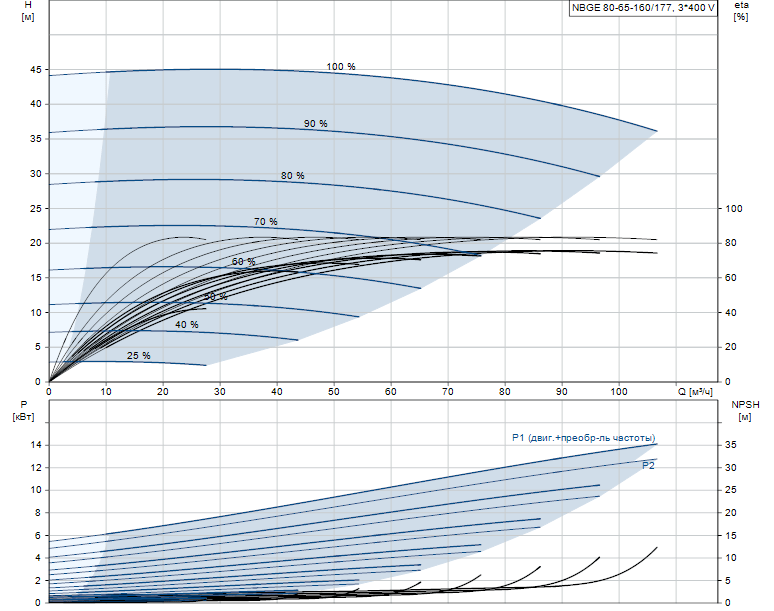

Скорость насоса, при которой расчитаны его характеристики 2930 об/м
Номинальный расход 94.37 м3/ч
Номинальный напор 38.38 м
Текущий диаметр рабочего колеса 177 мм
Nominal impeller diameter 160 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4517
Корпус насоса ASTM CD4MCuN
Изнашиваемое кольцо Stainless steel
Flange Чугун
Flange EN-GJS-500-7
Flange ASTM 70-50-05
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4517
Рабочее колесо, AISI/ASTM ASTM CD4MCuN
Вал Stainless steel
Shaft EN 1.4462
Вал SAF 2205
Код материала L
Код резины E

Данные электрооборудования:

Класс энергоэфф-ти IE3
Номинальная мощность — P2 15 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-480 В
Номинальный ток 30.0-26.0 A
Cos фи — характеристика мощности 0.91-0.86
Номинальная скорость 480-3540 об/м
Энергоэффективность IE3 91,9%
Эффективность электродвигателя при полной нагрузке 91.9 %
Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 85901265
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Нет
Support block N
Код присоединения F2

Управление:

Панель управления Стандарт
Функциональный модуль PUMP I/O
Преобразователь частоты Встроен.
Датчик давления Н

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 185 кг
Вес(Брутто) 206 кг
Объем поставки 0.509 м3
