Консольно-моноблочный насос Grundfos NBGE 80-65-160/177 AF2KBQQE, артикул: 99101459

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBGE 80-65-160/177 AF2KBQQE, артикул: 99101459

Артикул: 99101459

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBGE 80-65-160/177 AF2KBQQE, артикул: 99101459 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1450 об/м
Номинальный расход 46.2 м3/ч
Номинальный напор 9.5 м
Текущий диаметр рабочего колеса 177 мм
Nominal impeller diameter 160 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B2
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4408
Корпус насоса ASTM CF8M
Изнашиваемое кольцо Stainless steel
Flange Чугун
Flange EN-GJS-500-7
Flange ASTM 70-50-05
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4408
Рабочее колесо, AISI/ASTM ASTM CF8M
Вал Stainless steel
Shaft EN 1.4401
Вал AISI 316
Код материала K
Код резины E

Данные электрооборудования:

Класс энергоэфф-ти IE5
Номинальная мощность — P2 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 4.30-3.60 A
Cos фи — характеристика мощности 0.90-0.82
Номинальная скорость 180-2200 об/м
Энергоэффективность 89.1%
Эффективность электродвигателя при полной нагрузке 89.1 %
Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 98971264
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 50 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Панель управления HMI300 — улучшеный
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Встроен.
Датчик давления Н



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 68 кг
Вес(Брутто) 85 кг
Объем поставки 0.315 м3

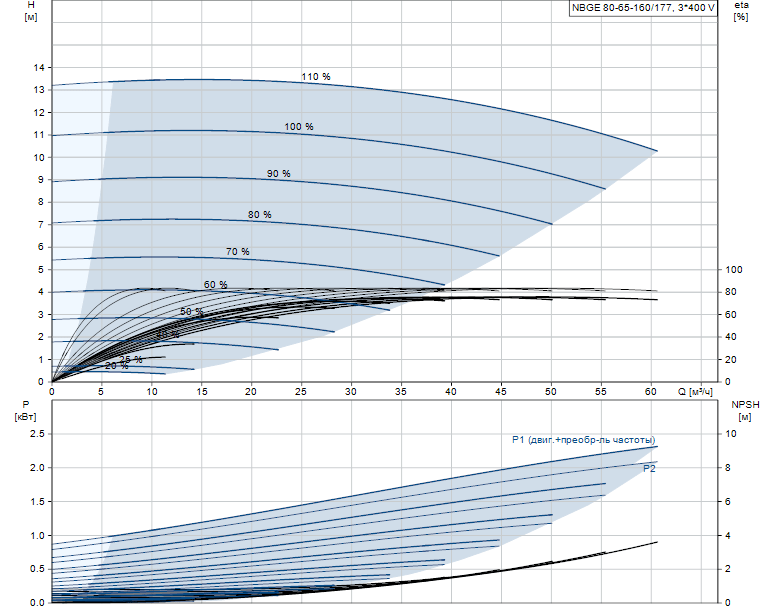

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBGE 80-65-160/177 AF2KBQQE артикул: 99101459

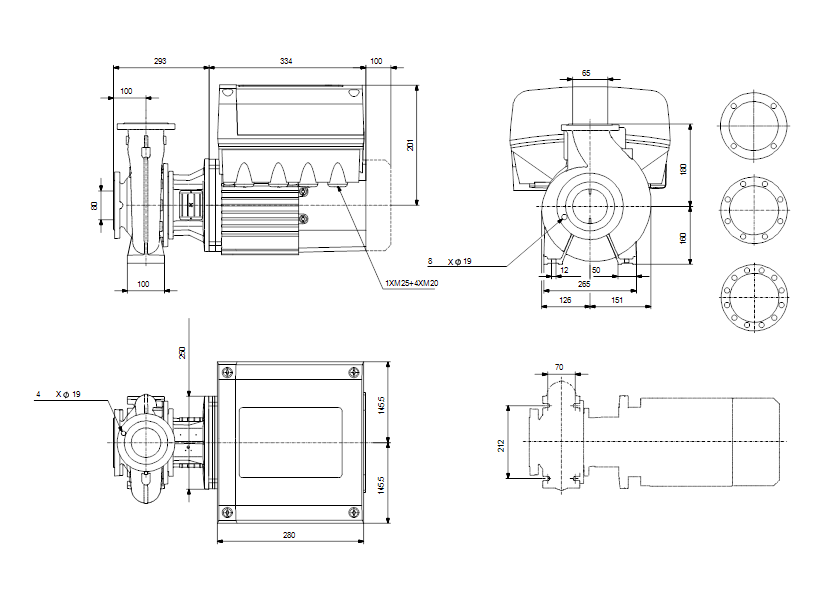

Габаритные размеры:

Габаритные размеры насоса Grundfos NBGE 80-65-160/177 AF2KBQQE артикул: 99101459

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
