Консольно-моноблочный насос Grundfos NBGE 80-65-160/158 AFASBAQE, артикул: 95106799

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBGE 80-65-160/158 AFASBAQE, артикул: 95106799

Артикул: 95106799

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBGE 80-65-160/158 AFASBAQE, артикул: 95106799 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1400 об/м
Номинальный расход 38.9 м3/ч
Номинальный напор 6.8 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 158 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM A48-30 B
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-480 В
Номинальный ток 2.80-2.30 A
Cos фи — характеристика мощности 0.71-0.60
Номинальная скорость 180-1740 об/м
Энергоэффективность IE3 84,1%
Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86906128
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Код присоединения F

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 65 кг
Вес(Брутто) 72 кг
Объем поставки 0.184 м3

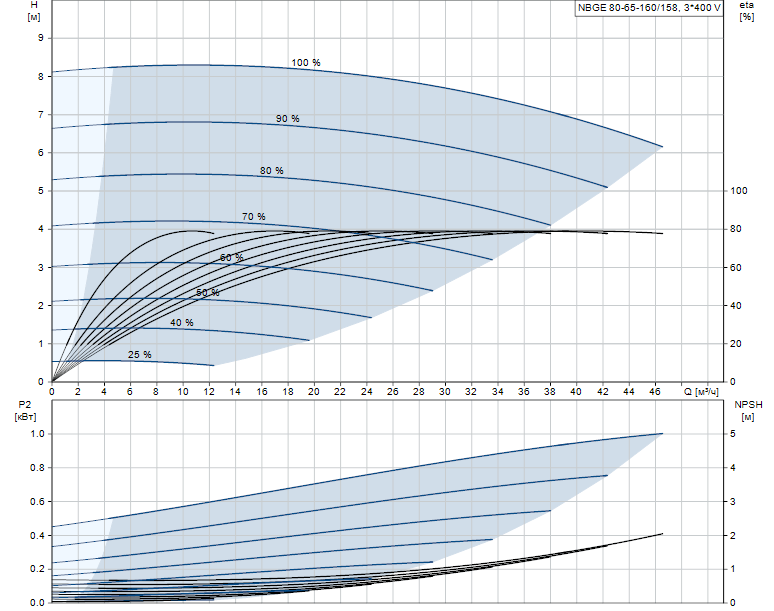

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBGE 80-65-160/158 AFASBAQE артикул: 95106799

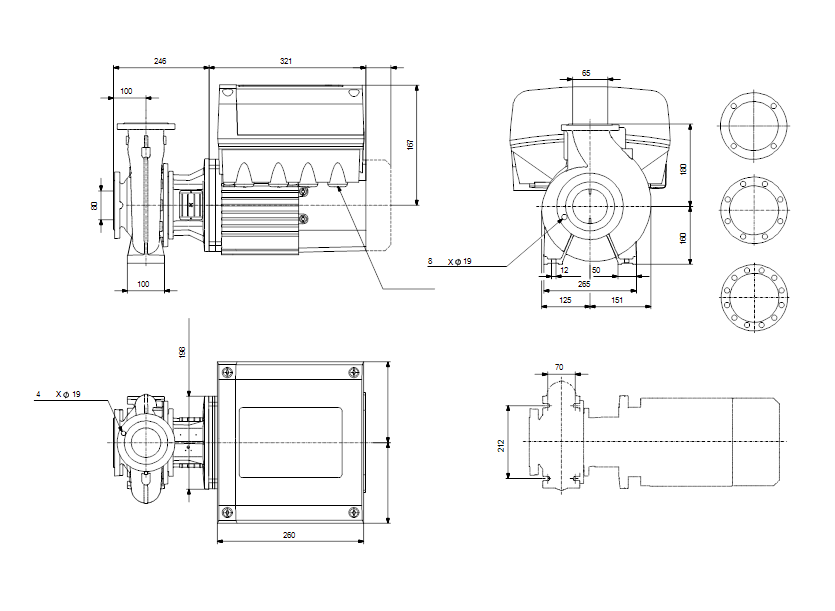

Габаритные размеры:

Габаритные размеры насоса Grundfos NBGE 80-65-160/158 AFASBAQE артикул: 95106799

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
