Консольно-моноблочный насос Grundfos NBGE 80-65-160/139 AFLSBQQE, артикул: 97792908

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBGE 80-65-160/139 AFLSBQQE, артикул: 97792908

Артикул: 97792908

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBGE 80-65-160/139 AFLSBQQE, артикул: 97792908 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1420 об/м
Номинальный расход 34.5 м3/ч
Номинальный напор 5.2 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 139 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.517
Корпус насоса CD4MCuN
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.517
Рабочее колесо, AISI/ASTM CD4MCuN
Код материала L

Данные электрооборудования:

Класс энергоэфф-ти IE3
Номинальная мощность — P2 0.75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-480 В
Номинальный ток 1.80-1.90 A
Cos фи — характеристика мощности 0.87-0.66
Номинальная скорость 180-1740 об/м
Энергоэффективность IE3 82,5%
Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86906283
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Код присоединения F

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 82 кг
Вес(Брутто) 90 кг
Объем поставки 0.184 м3

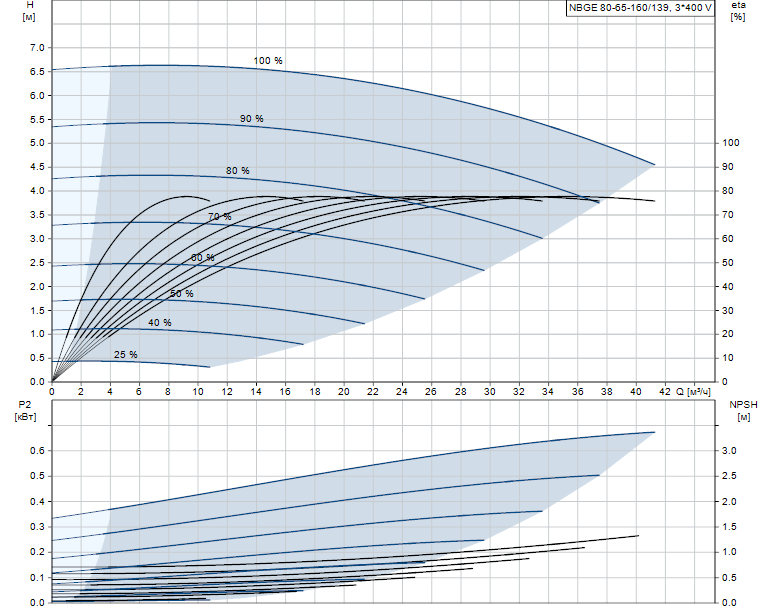

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBGE 80-65-160/139 AFLSBQQE артикул: 97792908

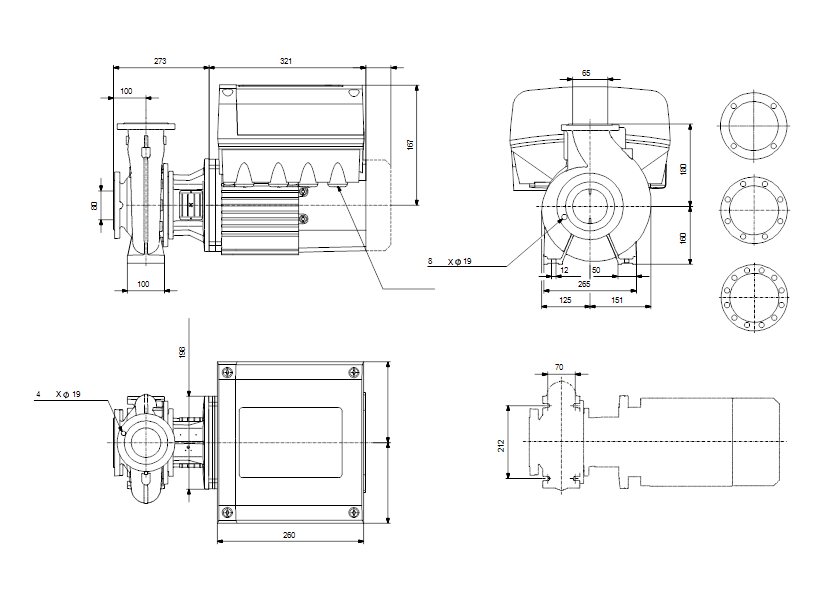

Габаритные размеры:

Габаритные размеры насоса Grundfos NBGE 80-65-160/139 AFLSBQQE артикул: 97792908

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
