Консольно-моноблочный насос Grundfos NBG 80-50-200/171 AF2KBQQE, артикул: 98290375

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBG 80-50-200/171 AF2KBQQE, артикул: 98290375

Артикул: 98290375

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 80-50-200/171 AF2KBQQE, артикул: 98290375 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 80-50-200/171 AF2KBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1440 об/м
Номинальный расход: 31.28 м3/ч
Номинальный напор: 8.285 м
Текущий диаметр рабочего колеса: 171 мм
Nominal impeller diameter: 200 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 24 мм
Код торцевого уплотнения вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B2
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: EN 1.4408
Корпус насоса: ASTM CF8M
Изнашиваемое кольцо: Stainless steel
Flange: Чугун
Flange: EN-GJS-500-7
Flange: ASTM 70-50-05
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4408
Рабочее колесо, AISI/ASTM: ASTM CF8M
Вал: Stainless steel
Shaft: EN 1.4401
Вал: AISI 316
Код материала: K
Код резины: E

Данные электрооборудования:

Тип электродвигателя: MMG90S
Класс энергоэфф-ти: IE2
Номинальная мощность — P2: 1.1 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 220-240D/380-420Y В
Номинальный ток: 4,70-4,70/2,70-2,70 A
Пусковой ток: 730-730 %
Cos фи — характеристика мощности: 0.7
Номинальная скорость: 1440 об/м
Энергоэффективность: IE2 82,2%
Эффективность электродвигателя при полной нагрузке: 82.2-82.2 %
Эффективность двигателя при 3/4 нагрузки: 82.6-82.6 %
Эффективность электродвигателя при 1/2 нагрузки: 79.8-79.8 %
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: M3P02205
Монтажн. обозначение по IEC 34-7: IM V1/B5

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-1
Размер всасывающего патрубка: DN 80
Размер напорного патрубка: DN 50
Pipe connection standard: EN 1092-1
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: N
Код присоединения: F2

Управление:

Преобразователь частоты: Отсут.
Датчик давления: Н



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 67 кг
Вес(Брутто): 84 кг
Объем поставки: 0.315 м3

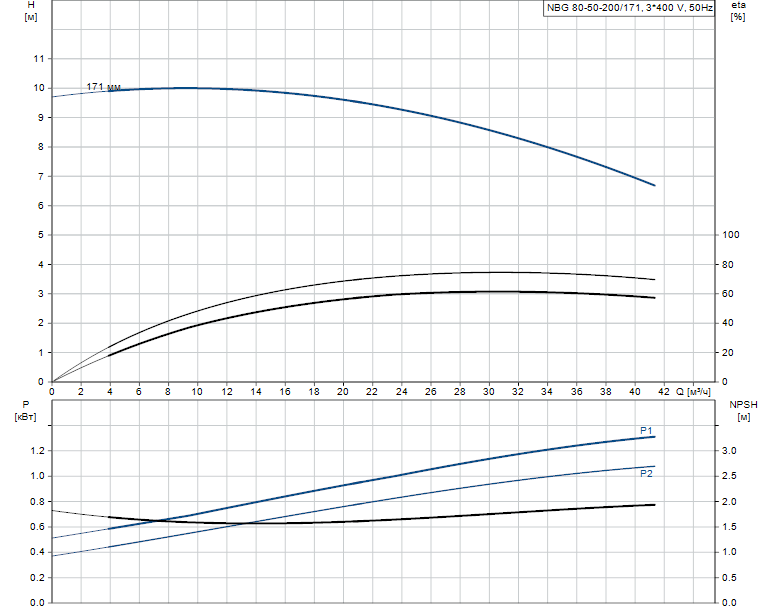

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 80-50-200/171 AF2KBQQE артикул: 98290375

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 80-50-200/171 AF2KBQQE артикул: 98290375

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
