Консольно-моноблочный насос Grundfos NBG 200-150-315.1/341 AF2BSBAQE, артикул: 98274721

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBG 200-150-315.1/341 AF2BSBAQE, артикул: 98274721

Артикул: 98274721

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/341 AF2BSBAQE, артикул: 98274721 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/341 AF2BSBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1175 об/м
Номинальный расход: 373.7 м3/ч
Номинальный напор: 18 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 341 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 48 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: A48-40 B
Рабочее колесо: Бронза
Рабочее колесо, EN/DIN: CuSn10
Рабочее колесо, AISI/ASTM: B584-C83600
Код материала: B

Данные электрооборудования:

Тип электродвигателя: MMG200LC
Класс энергоэфф-ти: NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2: 22 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В [3 x 440-480D/760-830Y В] Номинальный ток: 43,5-39,0/25,0-22,6 A [37,5-34,0/21,8-19,8 A] Пусковой ток: 560-560 % [730-730 %] Cos фи — характеристика мощности: 0.8
Номинальная скорость: 1170 об/м [1180 об/м] Энергоэффективность: IE2 93,5% [IE2 94,0%] Эффективность электродвигателя при полной нагрузке: 93.5-93.5 % [94.0-94.0 %] Эффективность двигателя при 3/4 нагрузки: 94.2-94.2 % [94.1-94.1 %] Эффективность электродвигателя при 1/2 нагрузки: 94.3-94.3 % [93.6-93.6 %] Количество полюсов: 6
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 96292678
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 60 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Support block: NO
Код присоединения: F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 508 кг
Вес(Брутто): 529 кг
Объем поставки: 0.96 м3

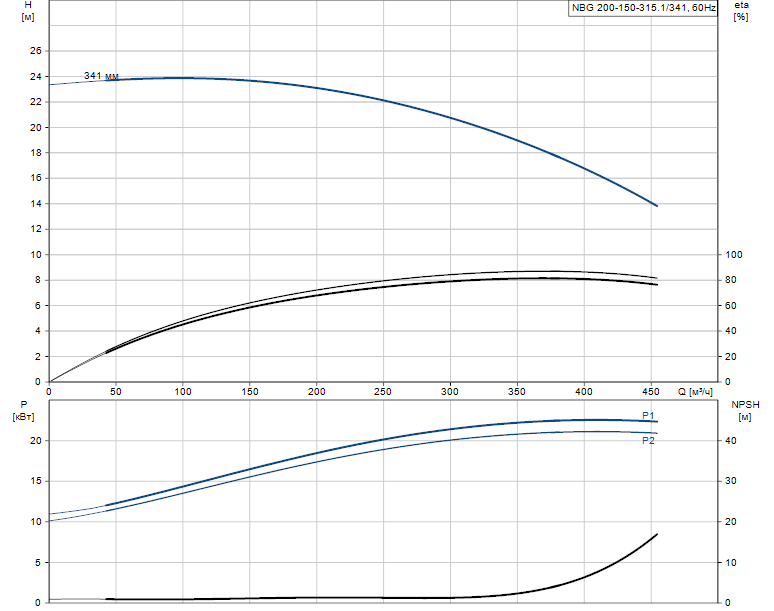

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/341 AF2BSBAQE артикул: 98274721

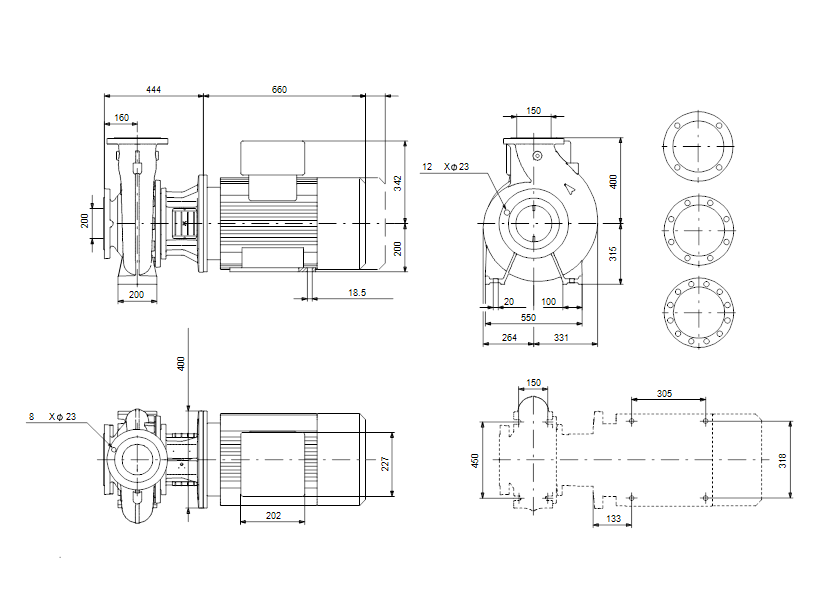

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/341 AF2BSBAQE артикул: 98274721

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
