Насос Grundfos NBG 200-150-315.1/333 ASF2BSBAQE артикул: 98276559

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/333 ASF2BSBAQE, артикул: 98276559

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/333 ASF2BSBAQE, артикул: 98276559

Артикул: 98276559

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/333 ASF2BSBAQE, артикул: 98276559 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/333 ASF2BSBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1770 об/м
Номинальный расход 566.4 м3/ч
Номинальный напор 39.7 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 333 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя MMG250MC
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 75 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D/760-830Y В] Номинальный ток 136-122/78,5-70,5 A [118-106/68,0-61,5 A] Пусковой ток 620-620 % [1020-1020 %] Cos фи — характеристика мощности 0.9
Номинальная скорость 1780 об/м [1785 об/м] Энергоэффективность IE2 95,6% [IE2 95,3%] Эффективность электродвигателя при полной нагрузке 95.6-95.6 % [95.3-95.3 %] Эффективность двигателя при 3/4 нагрузки 95.9-95.9 % [95.0-95.0 %] Эффективность электродвигателя при 1/2 нагрузки 95.7-95.7 % [93.8-93.8 %] Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 96292667
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 841 кг
Вес(Брутто) 993 кг
Объем поставки 2.35 м3

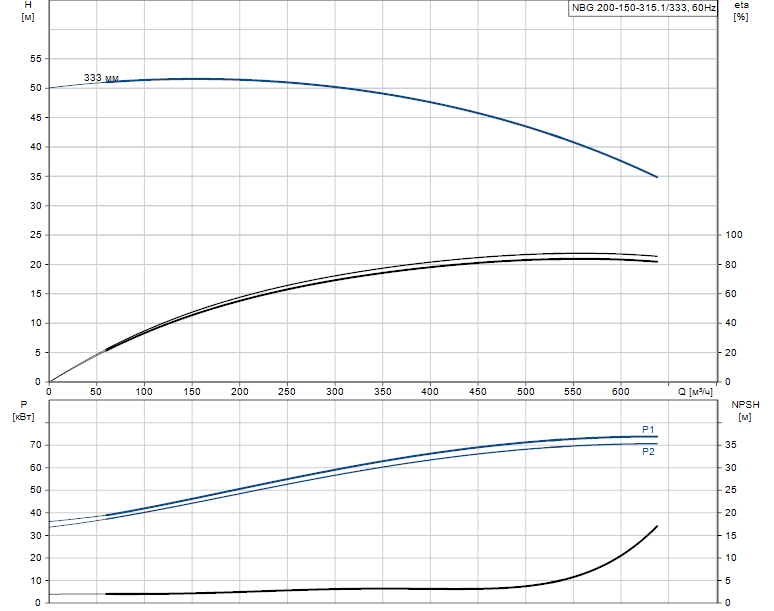

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/333 ASF2BSBAQE артикул: 98276559

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/333 ASF2BSBAQE артикул: 98276559

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
