Насос Grundfos NBG 200-150-315.1/315 AF2BSBAQE артикул: 98274725

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/315 AF2BSBAQE, артикул: 98274725

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/315 AF2BSBAQE, артикул: 98274725

Артикул: 98274725

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/315 AF2BSBAQE, артикул: 98274725 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/315 AF2BSBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1175 об/м
Номинальный расход 344.3 м3/ч
Номинальный напор 15.9 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 315 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя MMG200LC
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 18.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D/760-830Y В] Номинальный ток 36,5-33,0/21,0-19,0 A [31,5-28,5/18,2-16,6 A] Пусковой ток 570-570 % [730-730 %] Cos фи — характеристика мощности 0.8
Номинальная скорость 1170 об/м [1180 об/м] Энергоэффективность IE2 93,2% [IE2 93,7%] Эффективность электродвигателя при полной нагрузке 93.2-93.2 % [93.7-93.7 %] Эффективность двигателя при 3/4 нагрузки 93.9-93.9 % [93.7-93.7 %] Эффективность электродвигателя при 1/2 нагрузки 93.8-93.8 % [93.0-93.0 %] Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 96292677
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 505 кг
Вес(Брутто) 526 кг
Объем поставки 0.96 м3

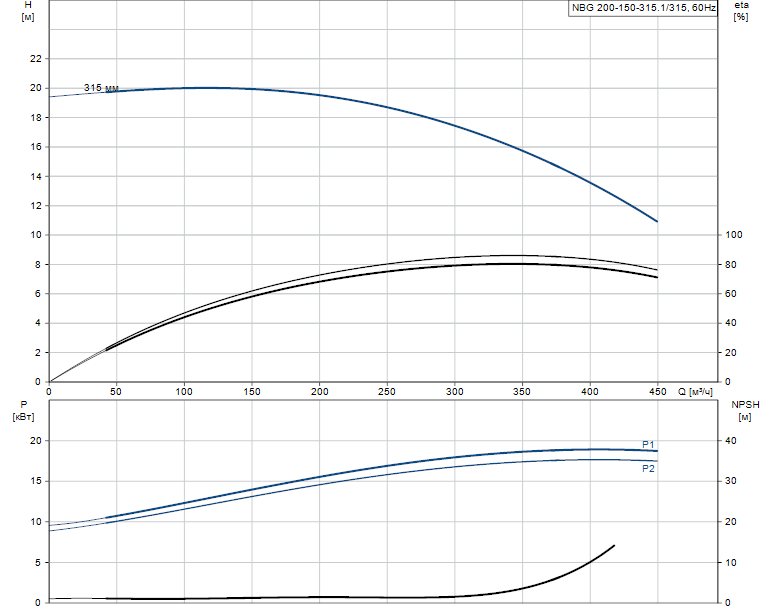

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/315 AF2BSBAQE артикул: 98274725

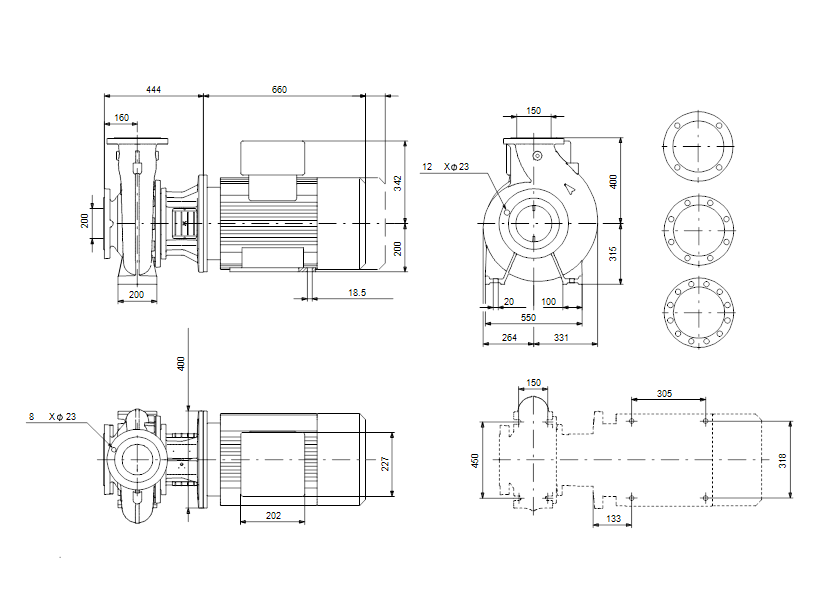

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/315 AF2BSBAQE артикул: 98274725

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
