Насос Grundfos NBG 200-150-315.1/315 AF2BSBAQE артикул: 98274575

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/315 AF2BSBAQE, артикул: 98274575

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/315 AF2BSBAQE, артикул: 98274575

Артикул: 98274575

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/315 AF2BSBAQE, артикул: 98274575 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/315 AF2BSBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1169 об/м
Номинальный расход 342.5 м3/ч
Номинальный напор 15.8 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 315 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя SIEMENS
Номинальная мощность — P2 18.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-480D/660-690Y В
Номинальный ток 38,0-31,0/21,5-20,0 A
Пусковой ток 540-680 %
Cos фи — характеристика мощности 0.82-0.77
Номинальная скорость 1168-1182 об/м
Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83T15428
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 435 кг
Вес(Брутто) 456 кг
Объем поставки 0.96 м3

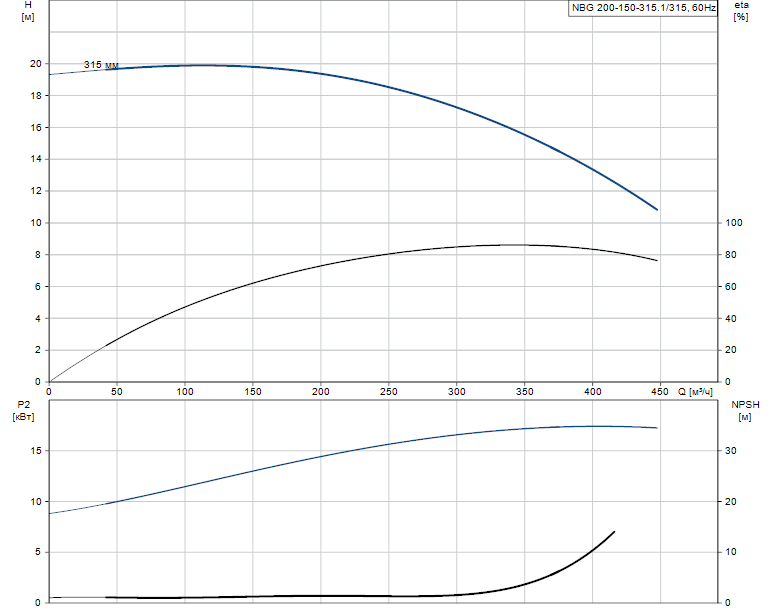

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/315 AF2BSBAQE артикул: 98274575

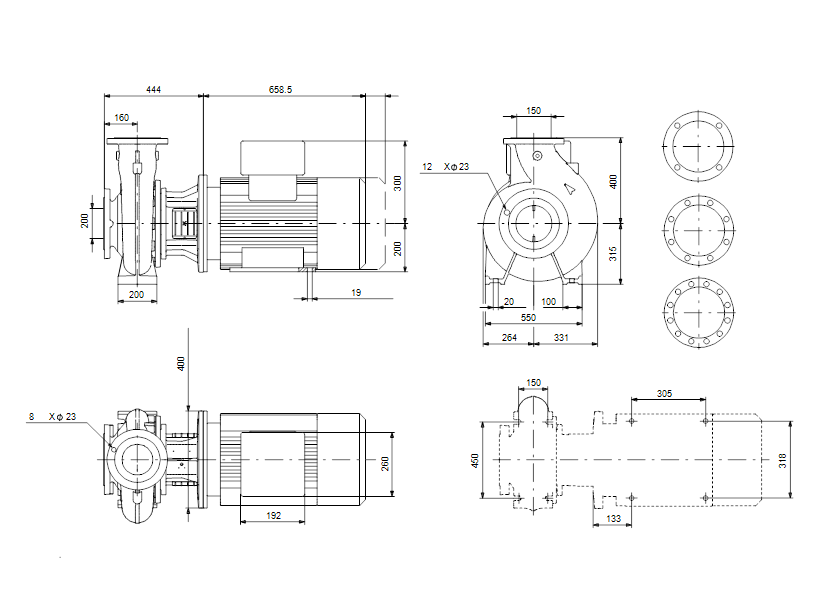

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/315 AF2BSBAQE артикул: 98274575

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
