Консольно-моноблочный насос Grundfos NBG 200-150-315.1/301 AF2BSBAQE, артикул: 98274443

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBG 200-150-315.1/301 AF2BSBAQE, артикул: 98274443

Артикул: 98274443

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/301 AF2BSBAQE, артикул: 98274443 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/301 AF2BSBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1775 об/м
Номинальный расход: 497 м3/ч
Номинальный напор: 32.6 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 301 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 48 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: A48-40 B
Рабочее колесо: Бронза
Рабочее колесо, EN/DIN: CuSn10
Рабочее колесо, AISI/ASTM: B584-C83600
Код материала: B

Данные электрооборудования:

Тип электродвигателя: MMG250M
Номинальная мощность — P2: 55 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-480D/660-690Y В
Номинальный ток: 100-79,5/58,0 A
Пусковой ток: 570-950 %
Cos фи — характеристика мощности: 0.90-0.88
Номинальная скорость: 1770-1780 об/м
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83415438
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 40 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Support block: NO
Код присоединения: F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 724 кг
Вес(Брутто): 832 кг
Объем поставки: 0.876 м3

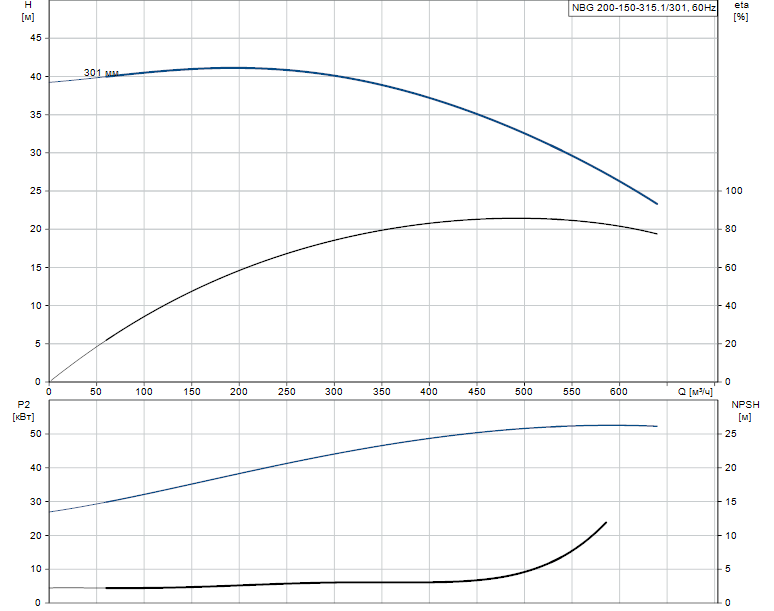

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/301 AF2BSBAQE артикул: 98274443

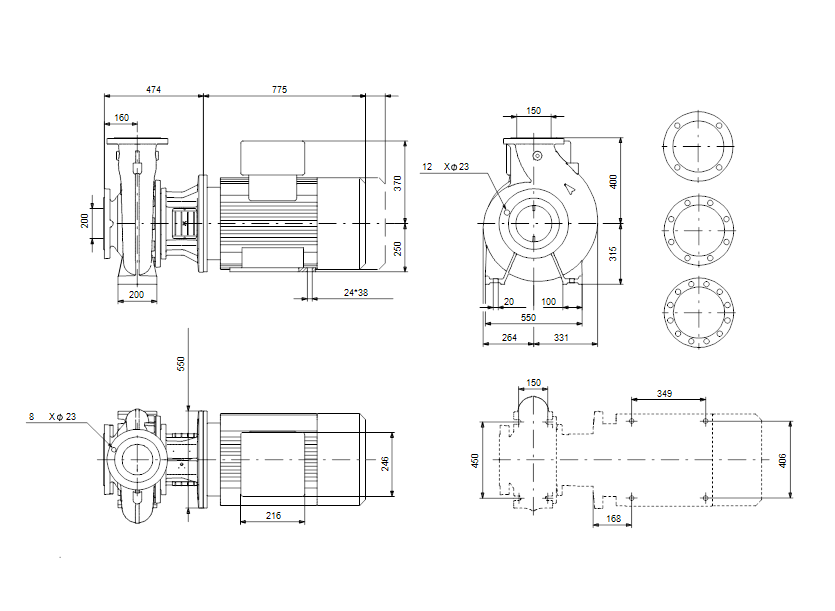

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/301 AF2BSBAQE артикул: 98274443

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
