Насос Grundfos NBG 200-150-315.1/298 ASF2BSBAQE артикул: 98276439

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/298 ASF2BSBAQE, артикул: 98276439

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/298 ASF2BSBAQE, артикул: 98276439

Артикул: 98276439

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/298 ASF2BSBAQE, артикул: 98276439 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/298 ASF2BSBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1470 об/м
Номинальный расход 375.5 м3/ч
Номинальный напор 23.1 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 298 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя MMG200LA
Класс энергоэфф-ти IE2
Номинальная мощность — P2 30 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 55,5-50,0/32,0-29,0 A
Пусковой ток 720-720 %
Cos фи — характеристика мощности 0.9
Номинальная скорость 1470 об/м
Энергоэффективность IE2 92,5%
Эффективность электродвигателя при полной нагрузке 92.5-92.5 %
Эффективность двигателя при 3/4 нагрузки 92.7-92.7 %
Эффективность электродвигателя при 1/2 нагрузки 91.8-91.8 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83L15432
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 503 кг
Вес(Брутто) 525 кг
Объем поставки 0.96 м3

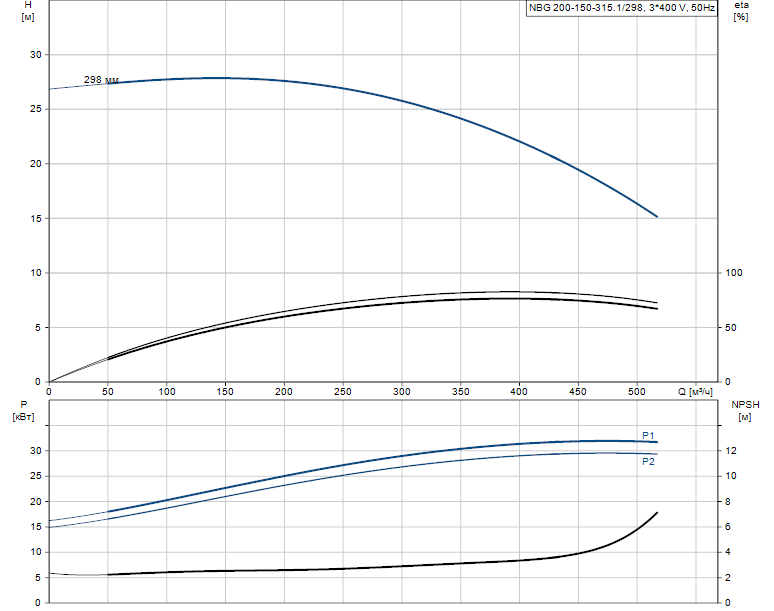

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/298 ASF2BSBAQE артикул: 98276439

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/298 ASF2BSBAQE артикул: 98276439

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
