Насос Grundfos NBG 200-150-315.1/296 ASF2KSBQQE артикул: 98276250

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/296 ASF2KSBQQE, артикул: 98276250

Консольно-моноблочный насос Grundfos NBG 200-150-315.1/296 ASF2KSBQQE, артикул: 98276250

Артикул: 98276250

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 200-150-315.1/296 ASF2KSBQQE, артикул: 98276250 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 200-150-315.1/296 ASF2KSBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1168 об/м
Номинальный расход 315 м3/ч
Номинальный напор 13.8 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 296 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 110 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.408
Корпус насоса CF8M
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.408
Рабочее колесо, AISI/ASTM CF8M
Код материала K

Данные электрооборудования:

Тип электродвигателя SIEMENS
Номинальная мощность — P2 15 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-480D/660-690Y В
Номинальный ток 30,5-25,0/17,5-16,8 A
Пусковой ток 540-680 %
Cos фи — характеристика мощности 0.82-0.78
Номинальная скорость 1166-1182 об/м
Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83T15426
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 479 кг
Вес(Брутто) 500 кг
Объем поставки 0.96 м3

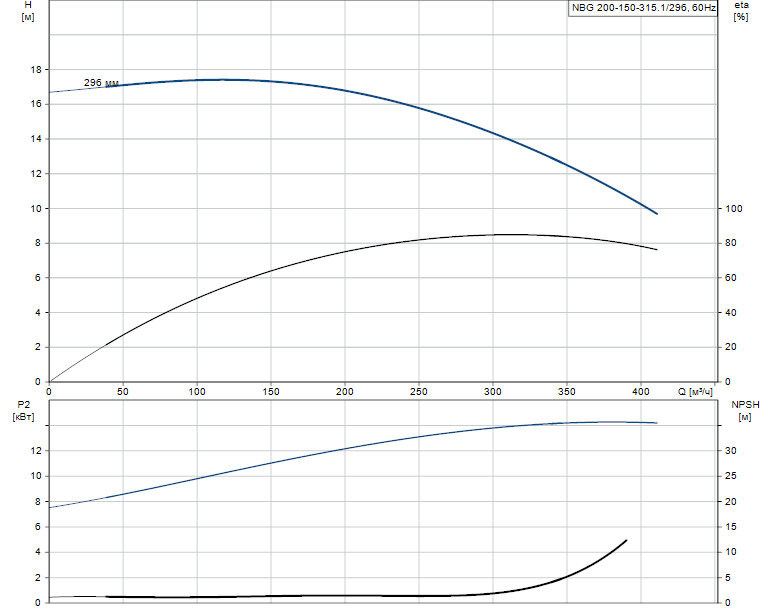

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 200-150-315.1/296 ASF2KSBQQE артикул: 98276250

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 200-150-315.1/296 ASF2KSBQQE артикул: 98276250

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
