Насос Grundfos NBG 125-80-315/295 AF2KBQQE артикул: 98289456

Консольно-моноблочный насос Grundfos NBG 125-80-315/295 AF2KBQQE, артикул: 98289456

Консольно-моноблочный насос Grundfos NBG 125-80-315/295 AF2KBQQE, артикул: 98289456

Артикул: 98289456

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 125-80-315/295 AF2KBQQE, артикул: 98289456 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 125-80-315/295 AF2KBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2980 об/м
Номинальный расход 243.5 м3/ч
Номинальный напор 113.8 м
Текущий диаметр рабочего колеса 295 мм
Nominal impeller diameter 315 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4408
Корпус насоса ASTM CF8M
Изнашиваемое кольцо Stainless steel
Flange Чугун
Flange EN-GJS-500-7
Flange ASTM 70-50-05
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4408
Рабочее колесо, AISI/ASTM ASTM CF8M
Вал Stainless steel
Shaft EN 1.4401
Вал AISI 316
Код материала K
Код резины E

Данные электрооборудования:

Тип электродвигателя MMG315S
Класс энергоэфф-ти IE2
Номинальная мощность — P2 110 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 196-184/114- A
Пусковой ток 810-810 %
Cos фи — характеристика мощности 0.9
Номинальная скорость 2980 об/м
Энергоэффективность IE2 94,5%
Эффективность электродвигателя при полной нагрузке 94.5-94.5 %
Эффективность двигателя при 3/4 нагрузки 94.3-94.3 %
Эффективность электродвигателя при 1/2 нагрузки 93.1-93.1 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя M3N15444
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 80
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Преобразователь частоты Отсут.
Датчик давления Н



Другое:

Минимальный индекс эффективности, MEI ? 0.69
Вес(Нетто) 1140 кг
Вес(Брутто) 1260 кг
Объем поставки 1.91 м3

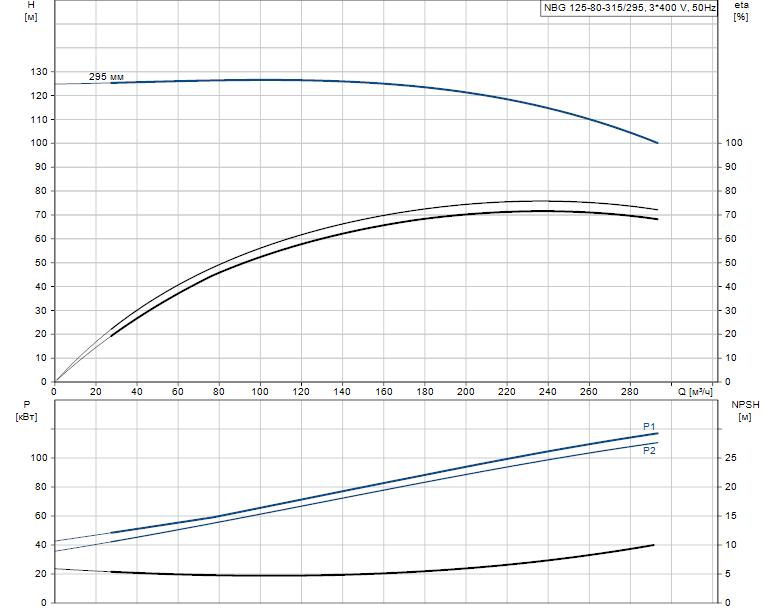

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 125-80-315/295 AF2KBQQE артикул: 98289456

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 125-80-315/295 AF2KBQQE артикул: 98289456

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
