Консольно-моноблочный насос Grundfos NBG 125-100-400/438 AF2KSBQQE, артикул: 98291050

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBG 125-100-400/438 AF2KSBQQE, артикул: 98291050

Артикул: 98291050

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 125-100-400/438 AF2KSBQQE, артикул: 98291050 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 125-100-400/438 AF2KSBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1490 об/м
Номинальный расход: 204.2 м3/ч
Номинальный напор: 57.3 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 438 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 42 мм
Код торцевого уплотнения вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: 14.408
Корпус насоса: CF8M
Изнашиваемое кольцо: EN 1.4517 / CD4MCuN
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: 14.408
Рабочее колесо, AISI/ASTM: CF8M
Код материала: K

Данные электрооборудования:

Тип электродвигателя: MMG250M
Класс энергоэфф-ти: IE2
Номинальная мощность — P2: 55 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660Y В
Номинальный ток: 102-97,0/59,0 A
Пусковой ток: 850-850 %
Cos фи — характеристика мощности: 0.8
Номинальная скорость: 1490 об/м
Энергоэффективность: IE2 94,2%
Эффективность электродвигателя при полной нагрузке: 94.2-94.2 %
Эффективность двигателя при 3/4 нагрузки: 94.2-94.2 %
Эффективность электродвигателя при 1/2 нагрузки: 93.2-93.2 %
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: M3P15438
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 60 °C
Pipe connection standard: EN 1092-1
Размер всасывающего патрубка: DN 125
Размер напорного патрубка: DN 100
Pipe connection standard: EN 1092-1
Допустимое давление: PN 16
Support block: NO
Код присоединения: F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ?: 0.30
Вес(Нетто): 701 кг
Вес(Брутто): 809 кг
Объем поставки: 0.876 м3

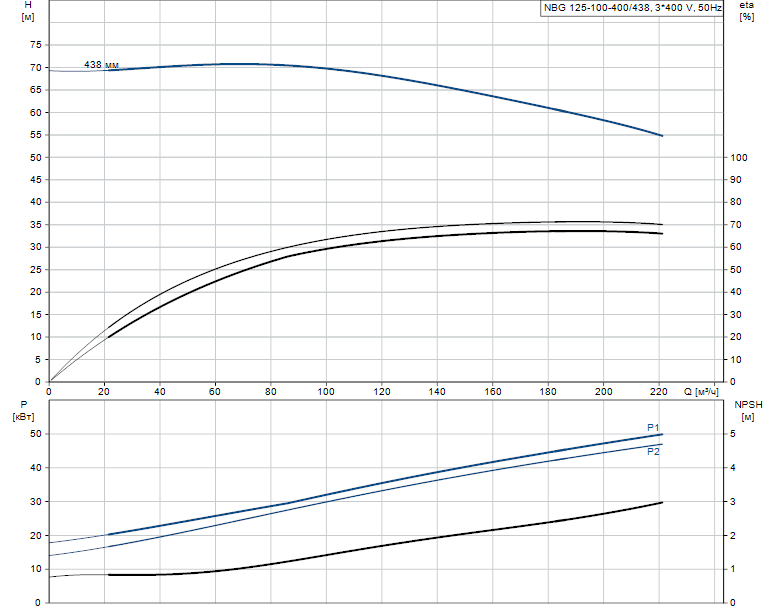

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 125-100-400/438 AF2KSBQQE артикул: 98291050

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 125-100-400/438 AF2KSBQQE артикул: 98291050

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
