Консольно-моноблочный насос Grundfos NBG 125-100-250/266 AF2KSBQQE, артикул: 98291034

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBG 125-100-250/266 AF2KSBQQE, артикул: 98291034

Артикул: 98291034

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 125-100-250/266 AF2KSBQQE, артикул: 98291034 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 125-100-250/266 AF2KSBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1470 об/м
Номинальный расход 165.2 м3/ч
Номинальный напор 22.9 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 266 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.408
Корпус насоса CF8M
Изнашиваемое кольцо EN 1.4517 / CD4MCuN
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.408
Рабочее колесо, AISI/ASTM CF8M
Код материала K

Данные электрооборудования:

Тип электродвигателя MMG160L
Класс энергоэфф-ти IE2
Номинальная мощность — P2 15 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 30,0-28,5/17,4- A
Пусковой ток 820-820 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 1470 об/м
Энергоэффективность IE2 90,5%
Эффективность электродвигателя при полной нагрузке 90.5-90.5 %
Эффективность двигателя при 3/4 нагрузки 91.2-91.2 %
Эффективность электродвигателя при 1/2 нагрузки 90.5-90.5 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя M3P15426
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.42
Вес(Нетто) 287 кг
Вес(Брутто) 309 кг
Объем поставки 0.444 м3

Гидравлические характеристики:

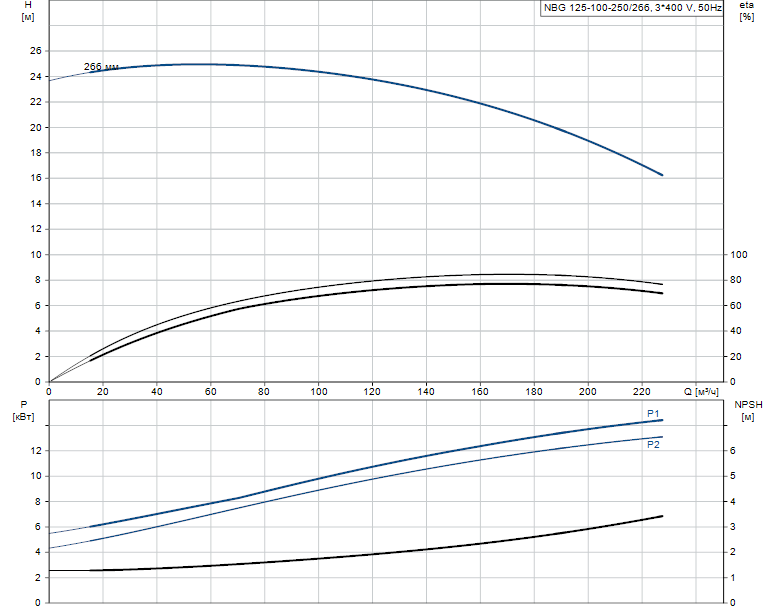

Гидравлические характеристики насоса Grundfos NBG 125-100-250/266 AF2KSBQQE артикул: 98291034

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 125-100-250/266 AF2KSBQQE артикул: 98291034

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
