Консольно-моноблочный насос Grundfos NBG 100-65-250/254 AF2BBAQE, артикул: 97840406

Артикул: 97840406

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

[su_button target=»blank» style=»flat» background=»#61ce70″ icon=»icon: angle-right» class=»popmake-11693″]Отправить запрос[/su_button]

Grundfos NBG 100-65-250/254 AF2BBAQE, артикул: 97840406 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 100-65-250/254 AF2BBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

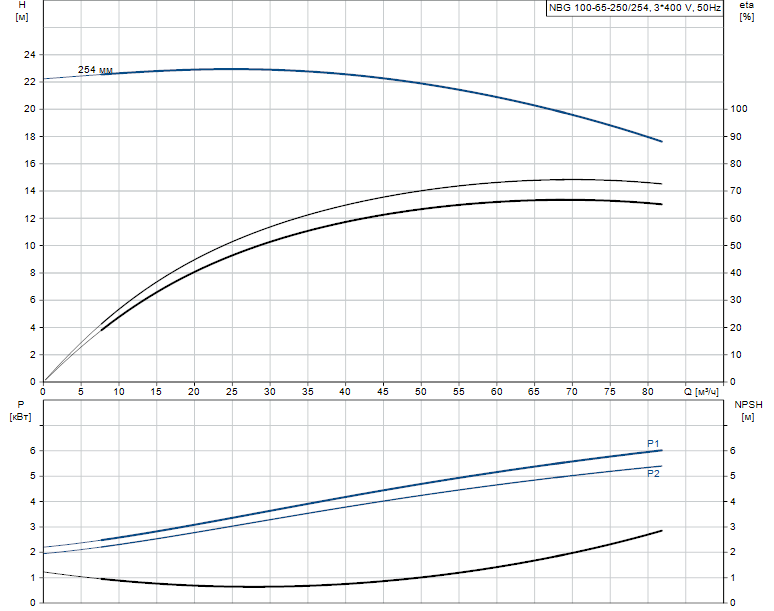

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1460 об/м
Номинальный расход 70.48 м3/ч
Номинальный напор 19.36 м
Текущий диаметр рабочего колеса 254 мм
Nominal impeller diameter 250 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B2
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10-C
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала B
Код резины E

Данные электрооборудования:

Тип электродвигателя 132SB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 5.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 11,0-11,0/6,35-6,35 A
Пусковой ток 700-760 %
Cos фи — характеристика мощности 0.86-0.80
Номинальная скорость 1460 об/м
Энергоэффективность IE3 89,6%
Эффективность электродвигателя при полной нагрузке 89.6 %
Эффективность двигателя при 3/4 нагрузки 90.3 %
Эффективность электродвигателя при 1/2 нагрузки 90.4 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 87370261
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Преобразователь частоты Отсут.
Датчик давления Н

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 139 кг
Вес(Брутто) 161 кг
Объем поставки 0.509 м3
