Насос Grundfos NBG 100-65-200/198 AF2KBQQE артикул: 98289414

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Консольно-моноблочный насос Grundfos NBG 100-65-200/198 AF2KBQQE, артикул: 98289414

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NBG 100-65-200/198 AF2KBQQE, артикул: 98289414

Артикул: 98289414

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBG 100-65-200/198 AF2KBQQE, артикул: 98289414 — несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют ISO 2858 (16 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NBG 100-65-200/198 AF2KBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2960 об/м
Номинальный расход 118.4 м3/ч
Номинальный напор 48.13 м
Текущий диаметр рабочего колеса 198 мм
Nominal impeller diameter 200 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4408
Корпус насоса ASTM CF8M
Изнашиваемое кольцо Stainless steel
Flange Чугун
Flange EN-GJS-500-7
Flange ASTM 70-50-05
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4408
Рабочее колесо, AISI/ASTM ASTM CF8M
Вал Stainless steel
Shaft EN 1.4401
Вал AISI 316
Код материала K
Код резины E

Данные электрооборудования:

Тип электродвигателя MMG180M
Класс энергоэфф-ти IE2
Номинальная мощность — P2 22 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 41,0-38,5/23,6- A
Пусковой ток 830-830 %
Cos фи — характеристика мощности 0.9
Номинальная скорость 2960 об/м
Энергоэффективность IE2 92,1%
Эффективность электродвигателя при полной нагрузке 92.1-92.1 %
Эффективность двигателя при 3/4 нагрузки 92.2-92.2 %
Эффективность электродвигателя при 1/2 нагрузки 90.8-90.8 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя M3N15430
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Нет
Support block N
Код присоединения F2

Управление:

Преобразователь частоты Отсут.
Датчик давления Н



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 248 кг
Вес(Брутто) 273 кг
Объем поставки 0.707 м3

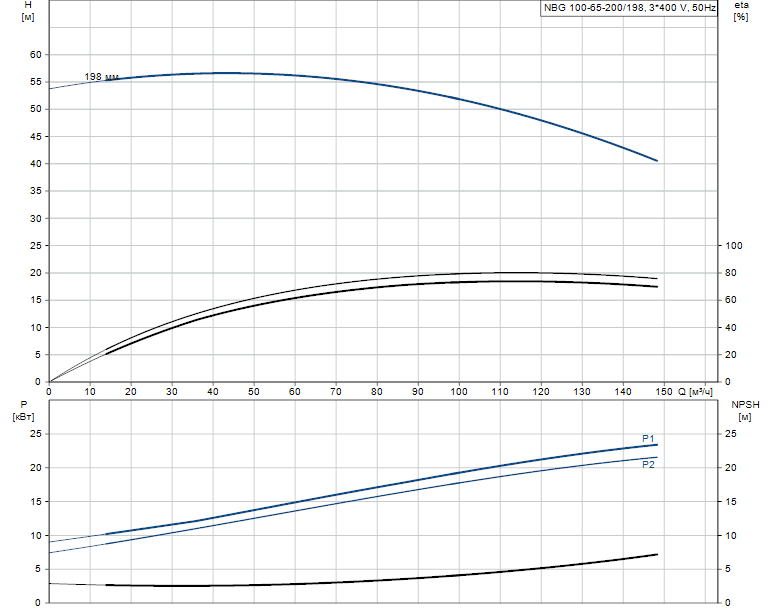

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NBG 100-65-200/198 AF2KBQQE артикул: 98289414

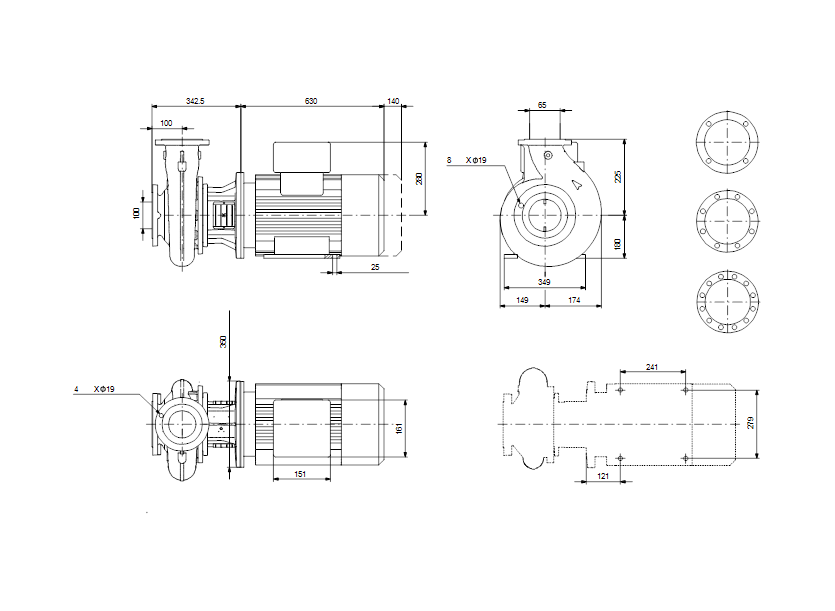

Габаритные размеры:

Габаритные размеры насоса Grundfos NBG 100-65-200/198 AF2KBQQE артикул: 98289414

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
