Консольно-моноблочный насос Grundfos NBE 65-160/177 A-F2-A-BQQE, артикул: 99105434

Артикул: 99105434

Стоимость: 3168 2692,80 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 81 кг

Объем упаковки: 0,315 м³

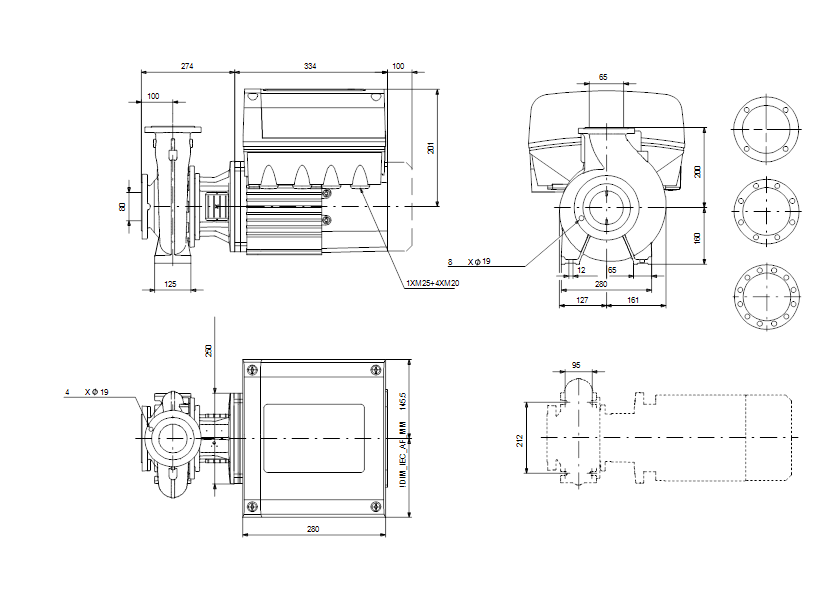

Габариты упаковки (ДхШхВ), мм: 800х600х657

Условия доставки см. в разделе: Оплата и доставка

Grundfos NBE 65-160/177 A-F2-A-BQQE артикул: 99105434 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

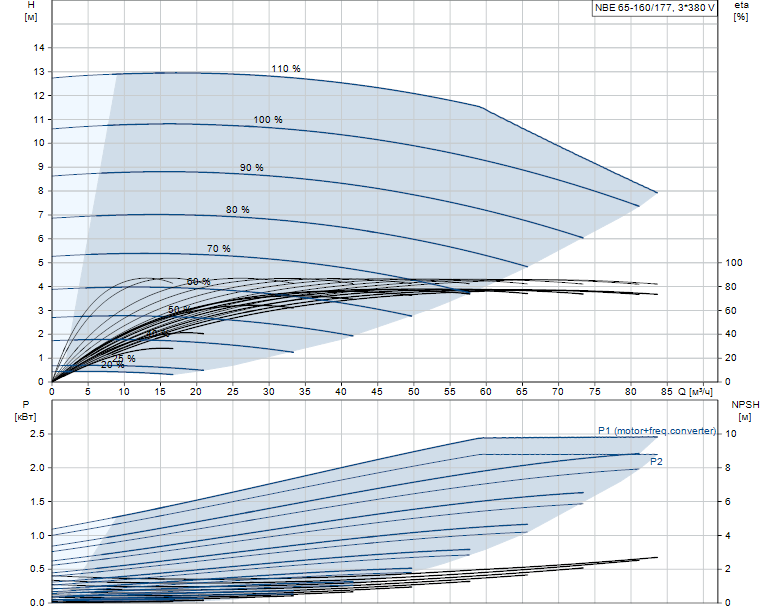

Технические данные:

Номинальный расход 64 м3/ч
Номинальный напор 8.9 м
Actual impeller diameter 177 мм
Nominal impeller diameter 160 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Wear ring Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE5
P2 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 4.30-3.60 A
Cos фи — характеристика мощности 0.90-0.82
Номинальная скорость 180-2200 об/м
Энергоэффективность 89.1%
Эффективность электродвигателя при полной нагрузке 89.1 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 98971264
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 50 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 65
Допустимое давление PN 16
Pump housing with feet Y
Support block N
Код присоединения F2

Другое:

Панель управления HMI300 — улучшеный
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Минимальный индекс эффективности, MEI ? 0.70
Нетто 64 кг
Брутто вес 81 кг
Объем поставки 0.315 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100
