Насос Grundfos NBE 50-160/167 A-F2-A-BAQE артикул: 99103568

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Консольно-моноблочный насос Grundfos NBE 50-160/167 A-F2-A-BAQE, артикул: 99103568

[elementor-template id=»15025″]

Артикул: 99103568

Стоимость: 6823,20 5799,72 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 129 кг

Объем упаковки: 0,509 м3

Габариты упаковки (ДхШхВ), мм: 900х600х942

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBE 50-160/167 A-F2-A-BAQE артикул: 99103568 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Номинальный расход 87.4 м3/ч
Номинальный напор 32.62 м
Actual impeller diameter 167 мм
Nominal impeller diameter 160 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Wear ring Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE5
P2 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 20.3-16.0 A
Cos фи — характеристика мощности 0.93-0.90
Номинальная скорость 360-4000 об/м
Энергоэффективность 93.1%
Эффективность электродвигателя при полной нагрузке 93.1 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 99306732
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 50 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 50
Допустимое давление PN 16
Pump housing with feet N
Support block N
Код присоединения F2

Другое:

Панель управления HMI300 — улучшеный
Функциональный модуль 300
Преобразователь частоты Built-in

Минимальный индекс эффективности, MEI ? 0.70
Нетто 108 кг
Брутто вес 129 кг
Объем поставки 0.509 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

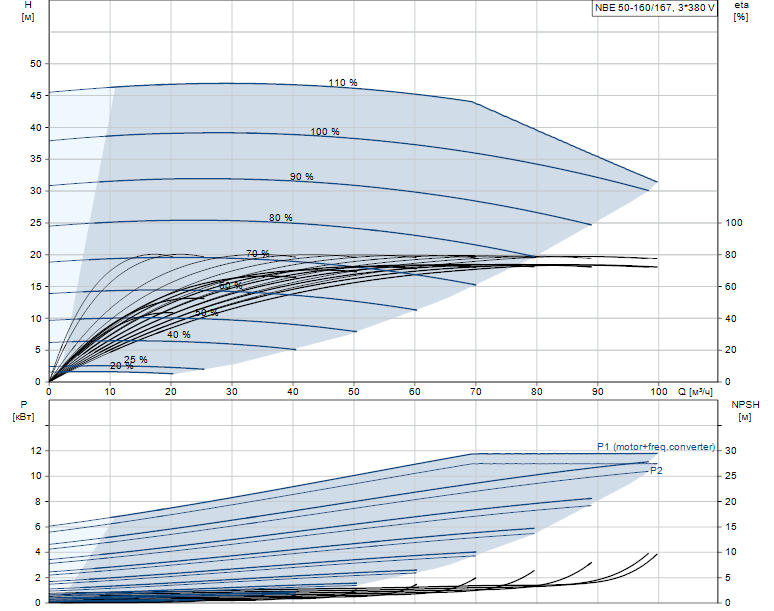

Гидравлические характеристики:

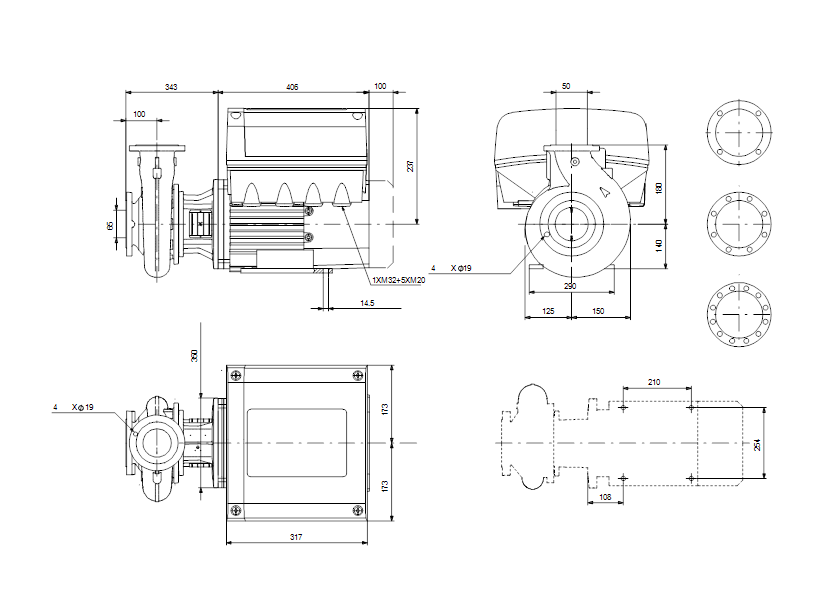

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение

Документация:
