Насос Grundfos NBE 32-250/262 A-F2-A-BQQE артикул: 99105409

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Консольно-моноблочный насос Grundfos NBE 32-250/262 A-F2-A-BQQE, артикул: 99105409

[elementor-template id=»15025″]

Артикул: 99105409

Стоимость: 3363,60 2859,06 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 87 кг

Объем упаковки: 0,315 м3

Габариты упаковки (ДхШхВ), мм: 800х600х657

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NBE 32-250/262 A-F2-A-BQQE артикул: 99105409 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Номинальный расход: 13.1 м3/ч
Номинальный напор: 19.3 м
Actual impeller diameter: 262 мм
Nominal impeller diameter: 250 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 24 мм
Код торцевого уплотнения вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Wear ring: Brass
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: ASTM class 30
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: A

Данные электрооборудования:

Класс энергоэфф-ти: IE5
P2: 2.2 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-500 В
Номинальный ток: 4.30-3.60 A
Cos фи — характеристика мощности: 0.90-0.82
Номинальная скорость: 180-2200 об/м
Энергоэффективность: 89.1%
Эффективность электродвигателя при полной нагрузке: 89.1 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 98971264
Монтажн. обозначение по IEC 34-7: IM V1/B5

Монтаж:

Максимальная температура окружающей среды: 50 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 50
Размер напорного патрубка: DN 32
Допустимое давление: PN 16
Pump housing with feet: Y
Support block: N
Код присоединения: F2

Другое:

Панель управления: HMI300 — улучшеный
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in

Минимальный индекс эффективности, MEI ?: 0.70
Нетто: 70 кг
Брутто вес: 87 кг
Объем поставки: 0.315 м3
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

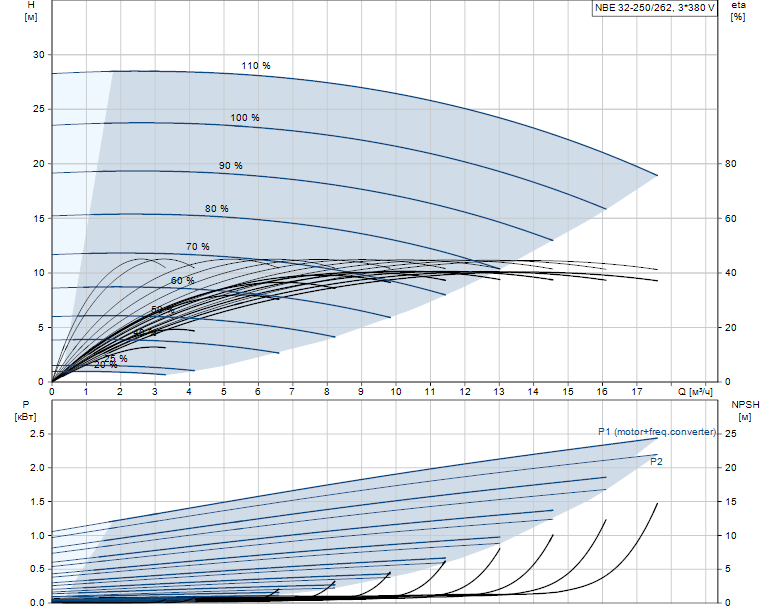

Гидравлические характеристики:

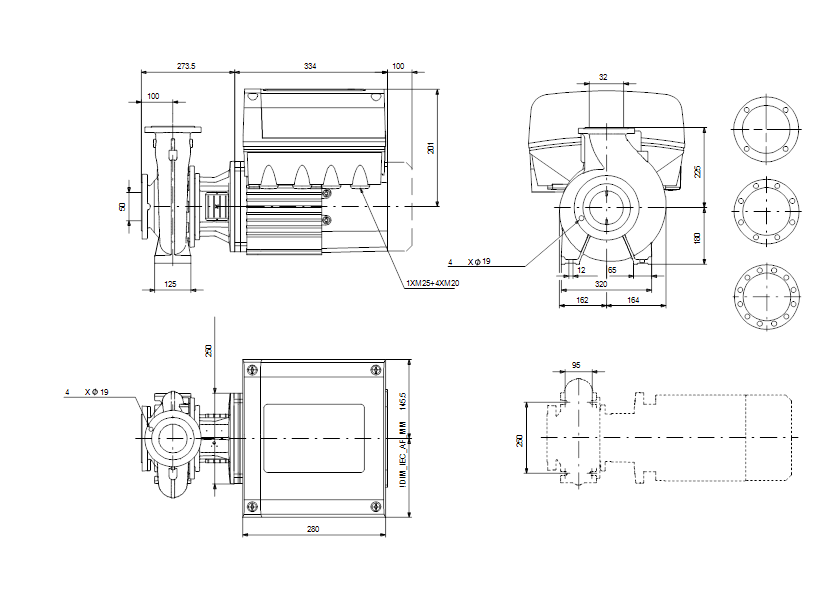

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
