Консольно-моноблочный насос Grundfos NB 80-250/270 AS-F-A-BAQE, артикул: 98065787

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 80-250/270 AS-F-A-BAQE, артикул: 98065787

Артикул: 98065787

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 80-250/270 AS-F-A-BAQE, артикул: 98065787 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 80-250/270 AS-F-A-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1762 об/м
Номинальный расход 146 м3/ч
Номинальный напор 33 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 270 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BAQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO 9906:1999 Annex A
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя SIEMENS
Номинальная мощность — P2 18.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-480D/660-690Y В
Номинальный ток 35,5-29,5/20,5-19,4 A
Пусковой ток 590-740 %
Cos фи — характеристика мощности 0.86-0.80
Номинальная скорость 1760-1778 об/м
Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83S15428
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 100
Размер напорного патрубка DN 80
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 256 кг
Вес(Брутто) 277 кг
Объем поставки 0.725 м3

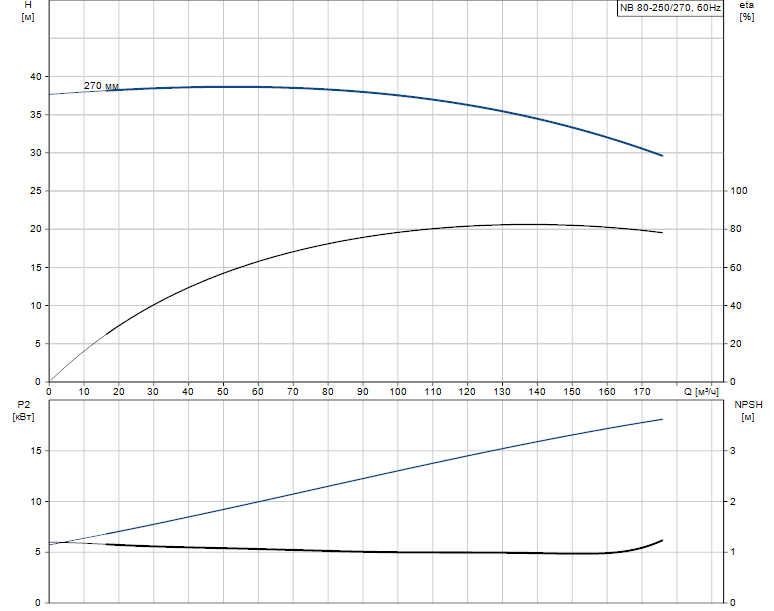

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 80-250/270 AS-F-A-BAQE артикул: 98065787

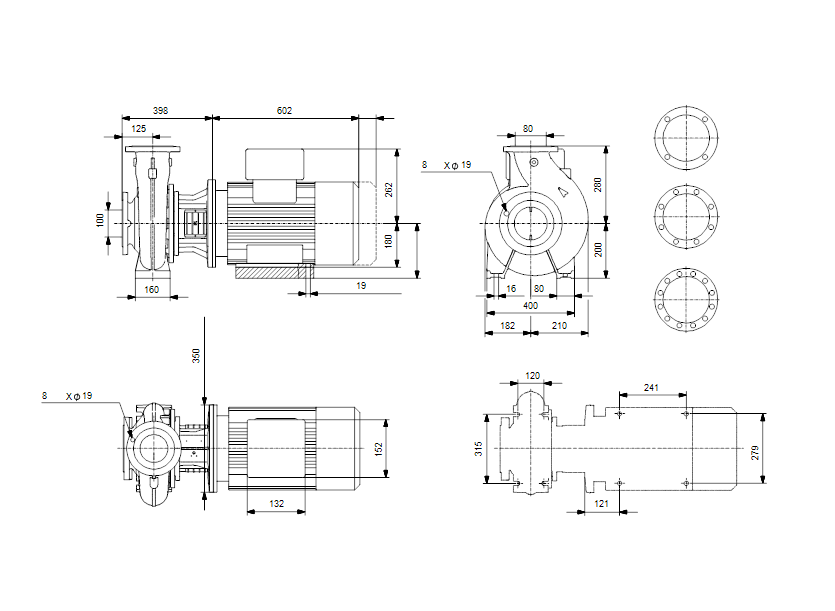

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 80-250/270 AS-F-A-BAQE артикул: 98065787

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
