Консольно-моноблочный насос Grundfos NB 65-200/195 ASF2LBQQE, артикул: 98341117

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 65-200/195 ASF2LBQQE, артикул: 98341117

Артикул: 98341117

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 65-200/195 ASF2LBQQE, артикул: 98341117 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 65-200/195 ASF2LBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3540 об/м
Номинальный расход 138.7 м3/ч
Номинальный напор 65.16 м
Текущий диаметр рабочего колеса 195 мм
Nominal impeller diameter 200 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4517
Корпус насоса ASTM CD4MCuN
Изнашиваемое кольцо Stainless steel
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4517
Рабочее колесо, AISI/ASTM ASTM CD4MCuN
Вал Stainless steel
Shaft EN 1.4462
Вал SAF 2205
Код материала L
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3 / NEMA Premium
Номинальная мощность — P2 37 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D/0-0Y В] Номинальный ток 68-62,0/38,5-35,0 A [67,0-61,0/- A] Пусковой ток 580-580 % [670-670 %] Cos фи — характеристика мощности 0.89
Номинальная скорость 3540 об/м [3555 об/м] Энергоэффективность IE3 93,0% [IE3 93,6%] Эффективность электродвигателя при полной нагрузке 93.0-93.0 % [93.6-93.6 %] Эффективность двигателя при 3/4 нагрузки 93.3-93.3 % [93.7-93.7 %] Эффективность электродвигателя при 1/2 нагрузки 92.7-92.7 % [92.9-92.9 %] Количество полюсов 2
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032147
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 80
Размер напорного патрубка DN 65
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Нет
Support block Y
Код присоединения F2

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 332 кг
Вес(Брутто) 357 кг
Объем поставки 0.707 м3

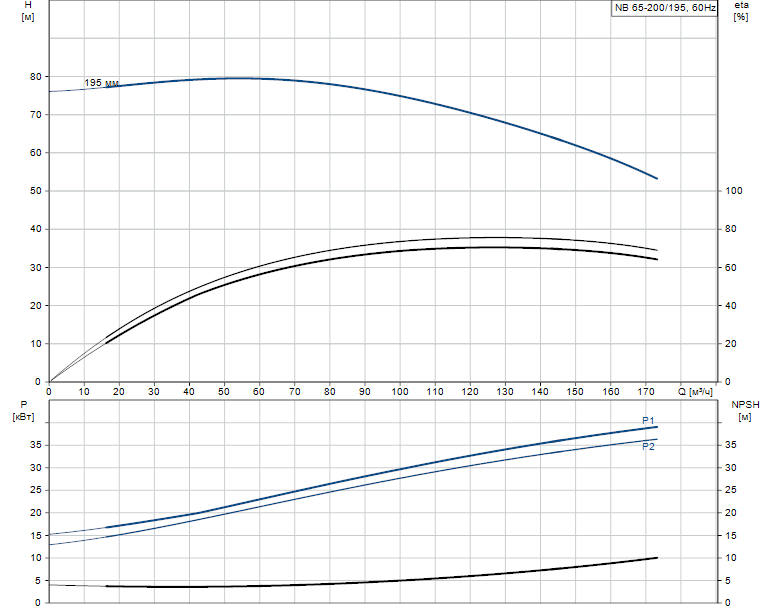

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 65-200/195 ASF2LBQQE артикул: 98341117

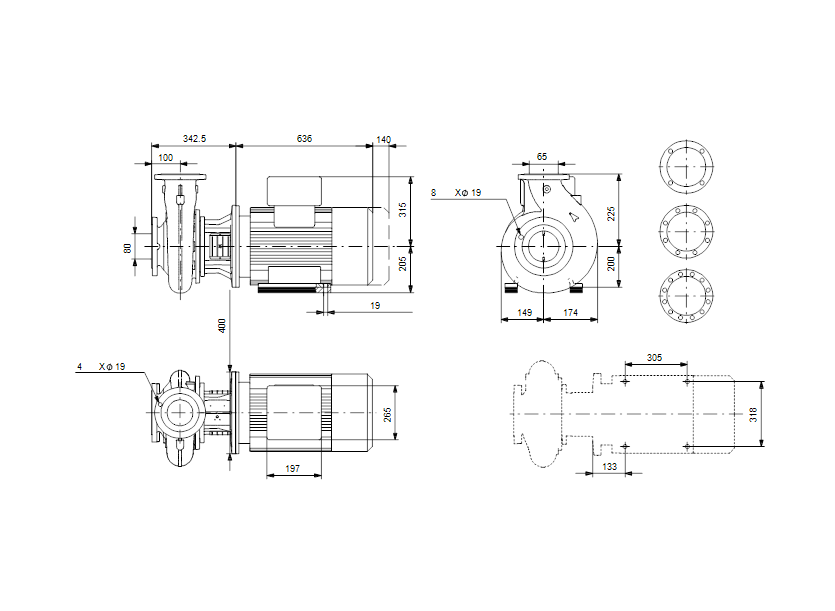

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 65-200/195 ASF2LBQQE артикул: 98341117

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
