Консольно-моноблочный насос Grundfos NB 65-160/177 AF2NBAQE, артикул: 98903298

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 65-160/177 AF2NBAQE, артикул: 98903298

Артикул: 98903298

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 65-160/177 AF2NBAQE, артикул: 98903298 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 65-160/177 AF2NBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3545 об/м
Номинальный расход: 159.4 м3/ч
Номинальный напор: 52.53 м
Текущий диаметр рабочего колеса: 177 мм
Nominal impeller diameter: 160 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 24 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: EN 1.4408
Корпус насоса: ASTM CF8M
Изнашиваемое кольцо: Graflon
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4408
Рабочее колесо, AISI/ASTM: ASTM CF8M
Вал: Stainless steel
Shaft: EN 1.4401
Вал: AISI 316
Код материала: N
Код резины: E

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3 / NEMA Premium
Номинальная мощность — P2: 30 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 220-240D/380-420Y В [3 x 255-277D/440-480Y В] Номинальный ток: 97,0-87,0/56,0-50,0 A [94,0-87,0/54,0-50,0 A] Пусковой ток: 610-610 % [660-660 %] Cos фи — характеристика мощности: 0.89
Номинальная скорость: 3545 об/м [3550 об/м] Энергоэффективность: IE3 92,4% [IE3 93,0%] Эффективность электродвигателя при полной нагрузке: 92.4-92.4 % [93.0-93.0 %] Эффективность двигателя при 3/4 нагрузки: 92.8-92.8 % [93.1-93.1 %] Эффективность электродвигателя при 1/2 нагрузки: 92.5-92.5 % [92.6-92.6 %] Количество полюсов: 2
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83U05432
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 55 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-1
Размер всасывающего патрубка: DN 80
Размер напорного патрубка: DN 65
Pipe connection standard: EN 1092-1
Допустимое давление: PN 16
Pump housing with feet: Нет
Support block: N
Код присоединения: F2

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 298 кг
Вес(Брутто): 322 кг
Объем поставки: 0.707 м3

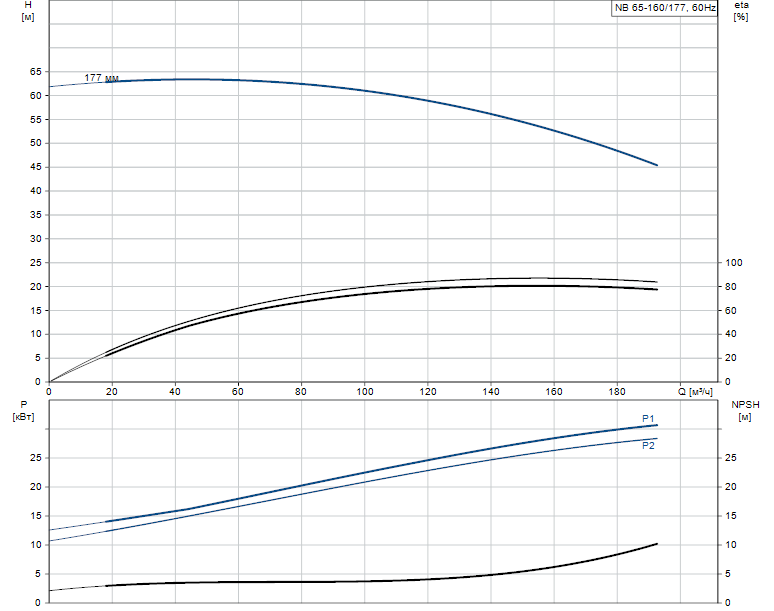

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 65-160/177 AF2NBAQE артикул: 98903298

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 65-160/177 AF2NBAQE артикул: 98903298

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
