Консольно-моноблочный насос Grundfos NB 40-200/206 A-F2-A-BAQE, артикул: 97781325

[elementor-template id=»15025″]

Артикул: 97781325

Стоимость: 3016,80 2564,28 руб. с НДС

Срок поставки: 2-3 рабочие недели



Масса Брутто: 177 кг

Объем упаковки: 0,509 м3

Габариты упаковки (ДхШхВ), мм: 900х600х942

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 40-200/206 A-F2-A-BAQE артикул: 97781325 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 40-200/206 A-F2-A-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Номинальный расход 55.8 м3/ч
Номинальный напор 45.02 м
Actual impeller diameter 206 мм
Nominal impeller diameter 200 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Wear ring Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE2 [IE2] P2 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 20,6-18,6/11,8-10,8 A
Пусковой ток 750-750 %
Cos фи — характеристика мощности 0.9
Номинальная скорость 2940 об/м
Энергоэффективность IE2 89,9%
Эффективность электродвигателя при полной нагрузке 89.9-89.9 %
Эффективность двигателя при 3/4 нагрузки 89.7-89.7 %
Эффективность электродвигателя при 1/2 нагрузки 88.1-88.1 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83K15424
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 65
Размер напорного патрубка DN 40
Допустимое давление PN 16
Pump housing with feet N
Support block N
Код присоединения F2

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.65
Нетто 156 кг
Брутто вес 177 кг
Объем поставки 0.509 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

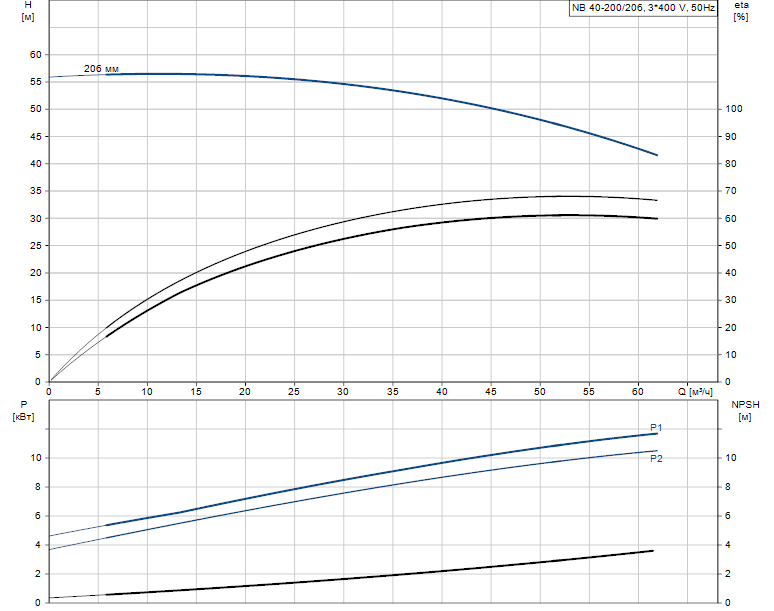

Гидравлические характеристики:

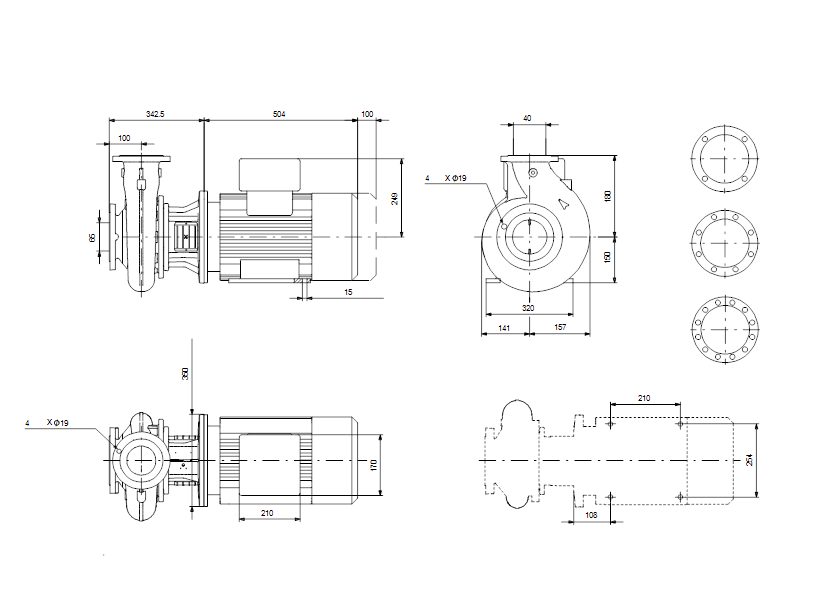

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
