Консольно-моноблочный насос Grundfos NB 32-125.1/104 AF2KBQQV, артикул: 98160743

Артикул: 98160743

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 32-125.1/104 AF2KBQQV, артикул: 98160743 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 32-125.1/104 AF2KBQQV могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

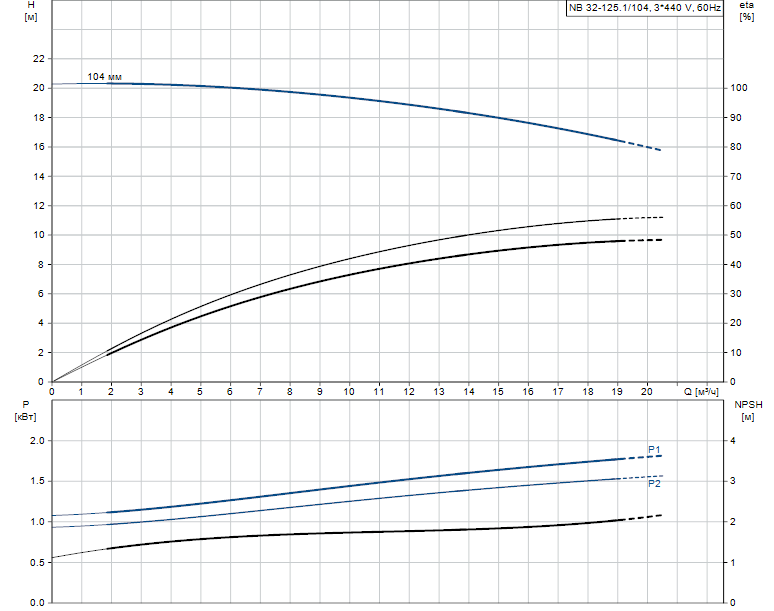

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3480 об/м
Номинальный расход 19.29 м3/ч
Номинальный напор 16.02 м
Текущий диаметр рабочего колеса 104 мм
Nominal impeller diameter 125.1 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQV
Допуски по рабочим хар-кам ISO9906:2012 3B2
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4408
Корпус насоса ASTM CF8M
Изнашиваемое кольцо Stainless steel
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4408
Рабочее колесо, AISI/ASTM ASTM CF8M
Вал Stainless steel
Shaft EN 1.4401
Вал AISI 316
Код материала K
Код резины V

Данные электрооборудования:

Тип электродвигателя 90SD
Класс энергоэфф-ти NEMA Premium / IE3 60Hz
Номинальная мощность — P2 1.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 230-277D/400-480Y В
Номинальный ток 5,30-5,00/3,05-2,90 A
Пусковой ток 780-980 %
Номинальная скорость 3480-3530 об/м
Энергоэффективность IE3 85,5%
Эффективность электродвигателя при полной нагрузке 85.5 %
Эффективность двигателя при 3/4 нагрузки 86.4 %
Эффективность электродвигателя при 1/2 нагрузки 86.0 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 99583820
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 50
Размер напорного патрубка DN 32
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 46 кг
Вес(Брутто) 56 кг
Объем поставки 0.134 м3

Другое:

Преобразователь частоты Отсут.
