Консольно-моноблочный насос Grundfos NB 200-400/308 A-F1-A-BQQE, артикул: 98975383

[elementor-template id=»15025″]

Артикул: 98975383

Стоимость: 11240,40 9554,34 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 609 кг

Объем упаковки: 1,645 м3

Габариты упаковки (ДхШхВ), мм: 1400х960х1224

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 200-400/308 A-F1-A-BQQE артикул: 98975383 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 200-400/308 A-F1-A-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Номинальный расход 307 м3/ч
Номинальный напор 12.73 м
Actual impeller diameter 308 мм
Nominal impeller diameter 400 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Wear ring Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE3
P2 15 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 31,0-28,0/17,8-16,6 A
Пусковой ток 590-590 %
Cos фи — характеристика мощности 0.80
Номинальная скорость 975 об/м
Энергоэффективность IE3 91,2%
Эффективность электродвигателя при полной нагрузке 91.2-91.2 %
Эффективность двигателя при 3/4 нагрузки 91.9-91.9 %
Эффективность электродвигателя при 1/2 нагрузки 91.9-91.9 %
Количество полюсов 6
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83W15426
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 10 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 250
Размер напорного патрубка DN 200
Допустимое давление PN 10
Pump housing with feet Y
Support block N
Код присоединения F1

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.70
Нетто 522 кг
Брутто вес 609 кг
Объем поставки 1.65 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

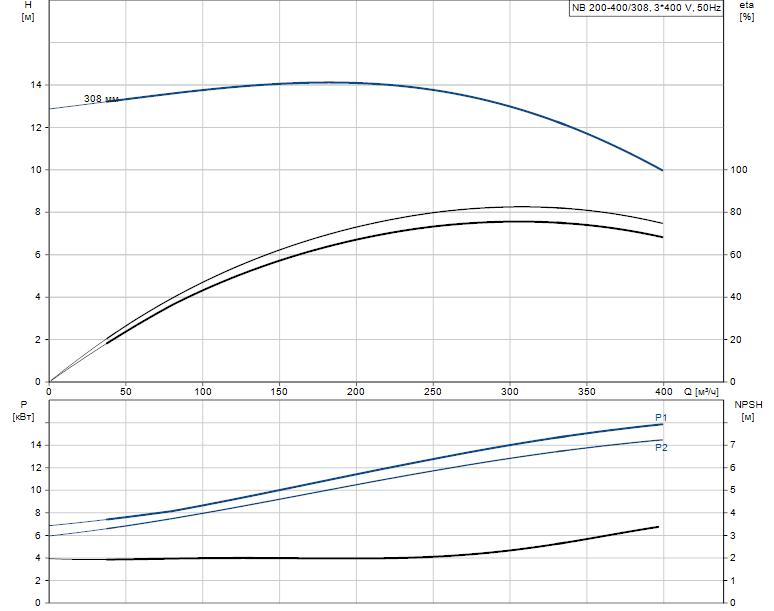

Гидравлические характеристики:

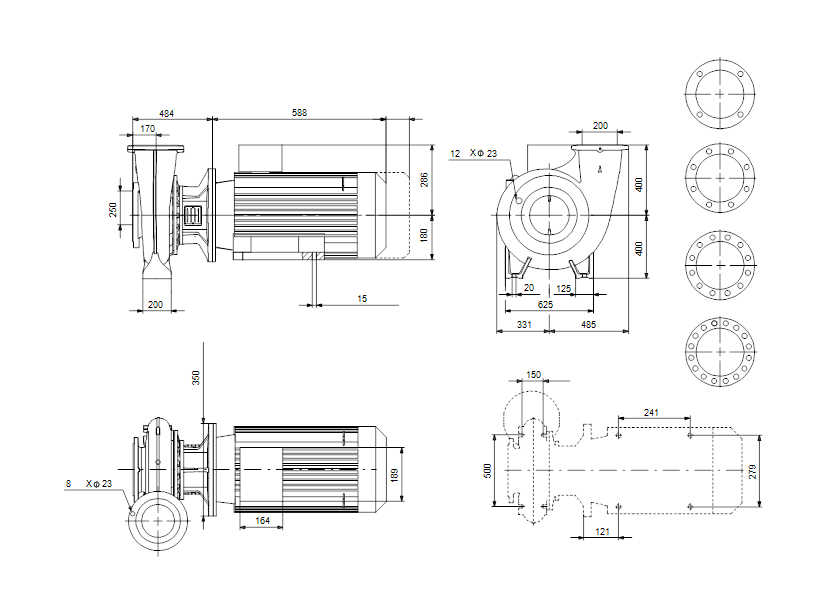

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение

Документация:
