Консольно-моноблочный насос Grundfos NB 150-400/375 A-F-K-BQQE, артикул: 97768487

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 150-400/375 A-F-K-BQQE, артикул: 97768487

Артикул: 97768487

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-400/375 A-F-K-BQQE, артикул: 97768487 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-400/375 A-F-K-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1485 об/м
Номинальный расход: 439.9 м3/ч
Номинальный напор: 44.7 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 375 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 48 мм
Код торцевого уплотнения вала: BQQE
Secondary shaft seal: NONE
Допуски по рабочим хар-кам: ISO 9906:1999 Annex A
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: 14.408
Корпус насоса: CF8M
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: 14.408
Рабочее колесо, AISI/ASTM: CF8M
Код материала: K

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE2
Номинальная мощность — P2: 75 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 130/75.0 A
Пусковой ток: 680-680 %
Cos фи — характеристика мощности: 0.87
Номинальная скорость: 1490 об/м
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83B15440
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 40 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Support block: NO
Код присоединения: F

Управление:



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 931 кг
Вес(Брутто): 1080 кг
Объем поставки: 2.35 м3

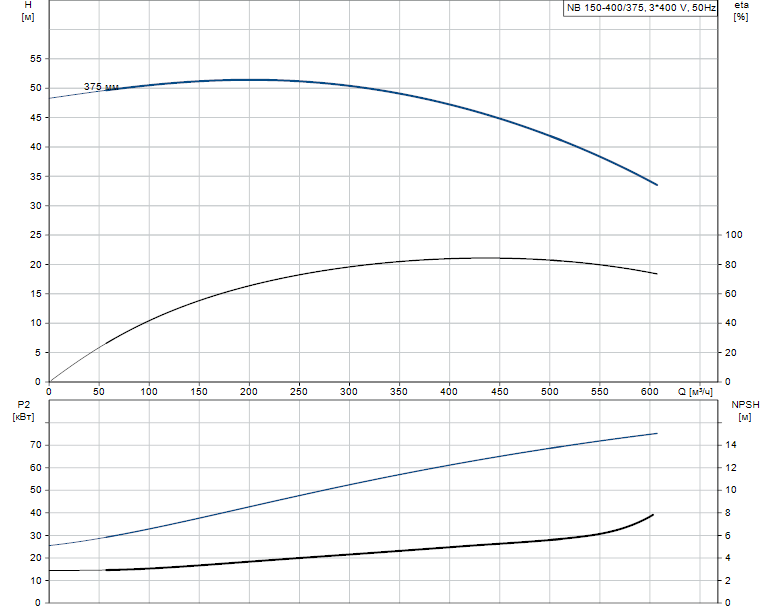

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-400/375 A-F-K-BQQE артикул: 97768487

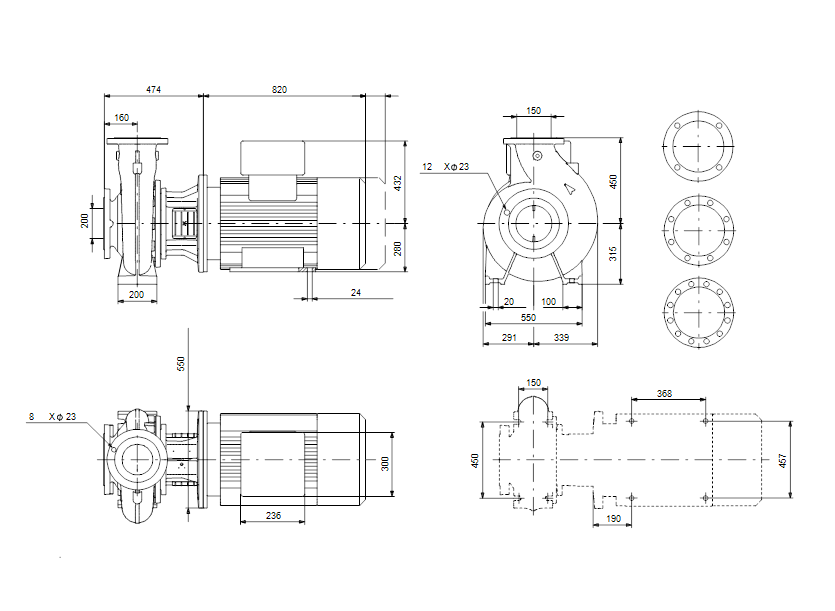

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-400/375 A-F-K-BQQE артикул: 97768487

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
