Консольно-моноблочный насос Grundfos NB 150-400/361 AF1ABAQE, артикул: 97837766

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 150-400/361 AF1ABAQE, артикул: 97837766

Артикул: 97837766

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-400/361 AF1ABAQE, артикул: 97837766 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-400/361 AF1ABAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1780 об/м
Номинальный расход 502.2 м3/ч
Номинальный напор 58.87 м
Текущий диаметр рабочего колеса 361 мм
Nominal impeller diameter 400 мм
Тип установки уплотнения Одинарное
Диаметр вала 48 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя 315SA
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 110 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D/0-0Y В] Номинальный ток 198-178/114-104 A [198-182/114-106 A] Пусковой ток 570-570 % [680-680 %] Cos фи — характеристика мощности 0.9
Номинальная скорость 1780 об/м [1790 об/м] Энергоэффективность IE2 95,2% [IE2 95,0%] Эффективность электродвигателя при полной нагрузке 95.2-95.2 % [95.0-95.0 %] Эффективность двигателя при 3/4 нагрузки 94.6-94.6 % [94.3-94.3 %] Эффективность электродвигателя при 1/2 нагрузки 93.1-93.1 % [92.6-92.6 %] Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83L15444
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 10 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 10
Pump housing with feet Да
Support block N
Код присоединения F1

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 1270 кг
Вес(Брутто) 1350 кг
Объем поставки 1.69 м3

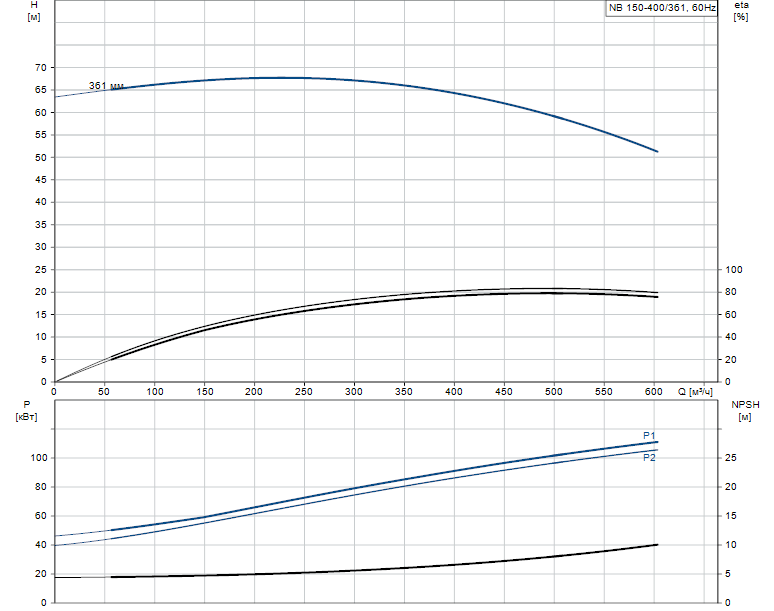

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-400/361 AF1ABAQE артикул: 97837766

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-400/361 AF1ABAQE артикул: 97837766

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
