Консольно-моноблочный насос Grundfos NB 150-400/341 AF1ABAQE, артикул: 97837765

Артикул: 97837765

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 150-400/341 AF1ABAQE, артикул: 97837765 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-400/341 AF1ABAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

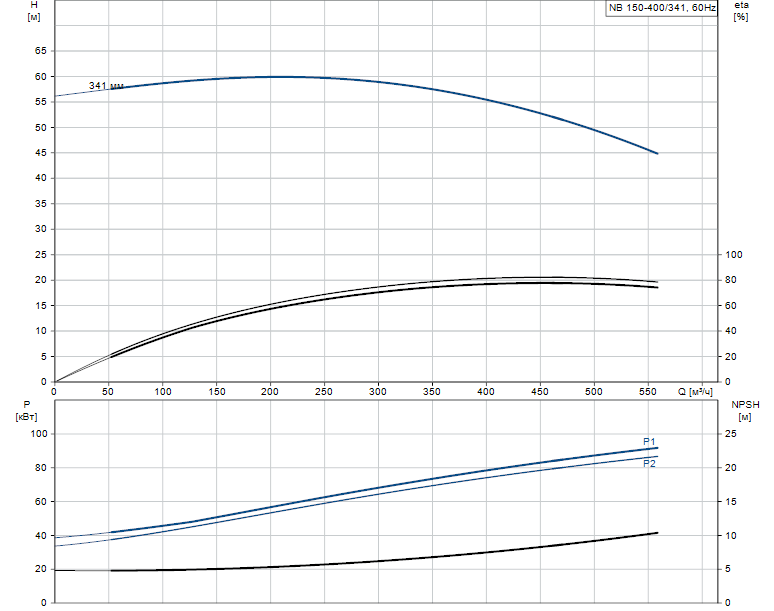

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1780 об/м
Номинальный расход: 464.9 м3/ч
Номинальный напор: 51.73 м
Текущий диаметр рабочего колеса: 341 мм
Nominal impeller diameter: 400 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 48 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Изнашиваемое кольцо: Brass
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: ASTM class 30
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: A
Код резины: E

Данные электрооборудования:

Тип электродвигателя: 280MA
Класс энергоэфф-ти: NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2: 90 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В [3 x 440-480D/0-0Y В] Номинальный ток: 166-150/96,0-87,0 A [166-152/95,5-87,5 A] Пусковой ток: 590-590 % [720-720 %] Cos фи — характеристика мощности: 0.9
Номинальная скорость: 1780 об/м [1790 об/м] Энергоэффективность: IE2 94,5% [IE2 94,6%] Эффективность электродвигателя при полной нагрузке: 94.5-94.5 % [94.6-94.6 %] Эффективность двигателя при 3/4 нагрузки: 94.5-94.5 % [94.4-94.4 %] Эффективность электродвигателя при 1/2 нагрузки: 93.8-93.8 % [93.5-93.5 %] Количество полюсов: 4
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83L15442
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 10 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Pipe connection standard: EN 1092-2
Допустимое давление: PN 10
Pump housing with feet: Да
Support block: N
Код присоединения: F1

Управление:

Преобразователь частоты: Отсут.

Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 897 кг
Вес(Брутто): 945 кг
Объем поставки: 1.27 м3
