Консольно-моноблочный насос Grundfos NB 150-315/322 A-F1-A-E-BAQE, артикул: 95109897

Артикул: 95109897

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 150-315/322 A-F1-A-E-BAQE, артикул: 95109897 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315/322 A-F1-A-E-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

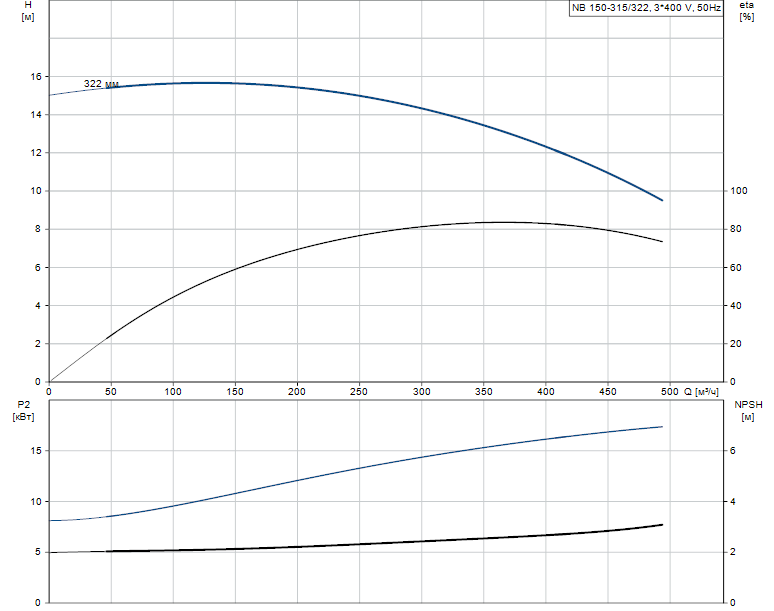

Скорость насоса, при которой расчитаны его характеристики: 978 об/м
Номинальный расход: 366.3 м3/ч
Номинальный напор: 13 м
Макс. напор: 10 м
Текущий диаметр рабочего колеса: 322 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 42 мм
Код торцевого уплотнения вала: BAQE
Secondary shaft seal: NONE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: A48-40 B
Изнашиваемое кольцо: Bronze (CuSn10)
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: A48-30 B
Вал: Stainless steel
Shaft: 1.4301
Вал: 304
Код материала: A
Код резины: E

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE2
Номинальная мощность — P2: 18.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 36.0/21.0 A
Пусковой ток: 560-560 %
Cos фи — характеристика мощности: 0.81
Номинальная скорость: 978 об/м
Количество полюсов: 6
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83T15428
Монтажн. обозначение по IEC 34-7: IM B35

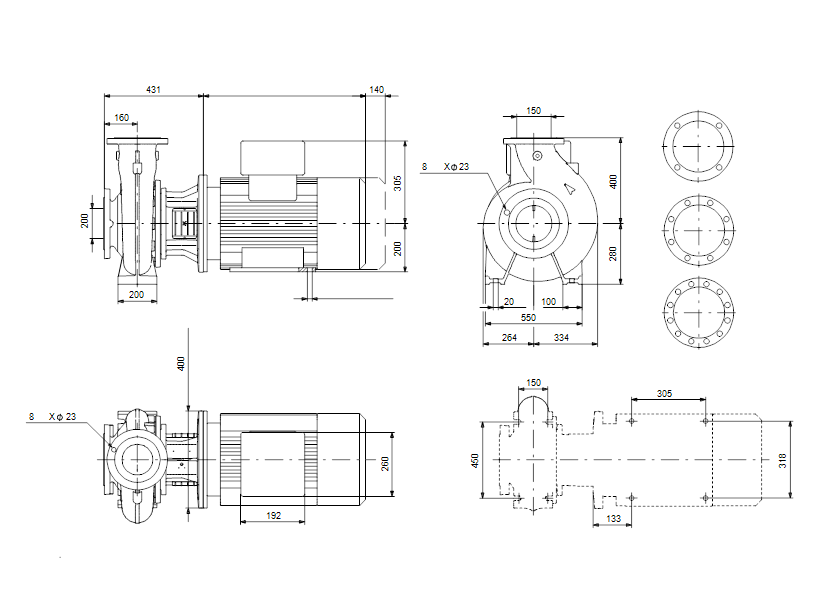

Монтаж:

Максимальная температура окружающей среды: 40 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Pipe connection standard: EN 1092-2
Допустимое давление: PN 10
Support block: NO
Код присоединения: F1

Управление:

Другое:

Минимальный индекс эффективности, MEI ?: 0.61
Вес(Нетто): 420 кг
Вес(Брутто): 441 кг
Объем поставки: 0.96 м3
