Насос Grundfos NB 150-315/305 A-F1-A-BAQE артикул: 98305421

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Консольно-моноблочный насос Grundfos NB 150-315/305 A-F1-A-BAQE, артикул: 98305421

[elementor-template id=»15025″]

Артикул: 98305421

Стоимость: 7356 6252,60 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 425 кг

Объем упаковки: 1,107 м3

Габариты упаковки (ДхШхВ), мм: 1600х760х910

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-315/305 A-F1-A-BAQE артикул: 98305421 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315/305 A-F1-A-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Номинальный расход: 340 м3/ч
Номинальный напор: 11.32 м
Actual impeller diameter: 305 мм
Nominal impeller diameter: 315 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 42 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Wear ring: Brass
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: ASTM class 30
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: A

Данные электрооборудования:

Класс энергоэфф-ти: IE3
P2: 15 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 31,0-28,0/17,8-16,6 A
Пусковой ток: 590-590 %
Cos фи — характеристика мощности: 0.80
Номинальная скорость: 975 об/м
Энергоэффективность: IE3 91,2%
Эффективность электродвигателя при полной нагрузке: 91.2-91.2 %
Эффективность двигателя при 3/4 нагрузки: 91.9-91.9 %
Эффективность электродвигателя при 1/2 нагрузки: 91.9-91.9 %
Количество полюсов: 6
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83W15426
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 55 °C
Макс. рабочее давление: 10 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Допустимое давление: PN 10
Pump housing with feet: Y
Support block: N
Код присоединения: F1

Другое:

Преобразователь частоты: NONE

Минимальный индекс эффективности, MEI ?: 0.61
Нетто: 367 кг
Брутто вес: 399 кг
Объем поставки: 0.951 м3
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

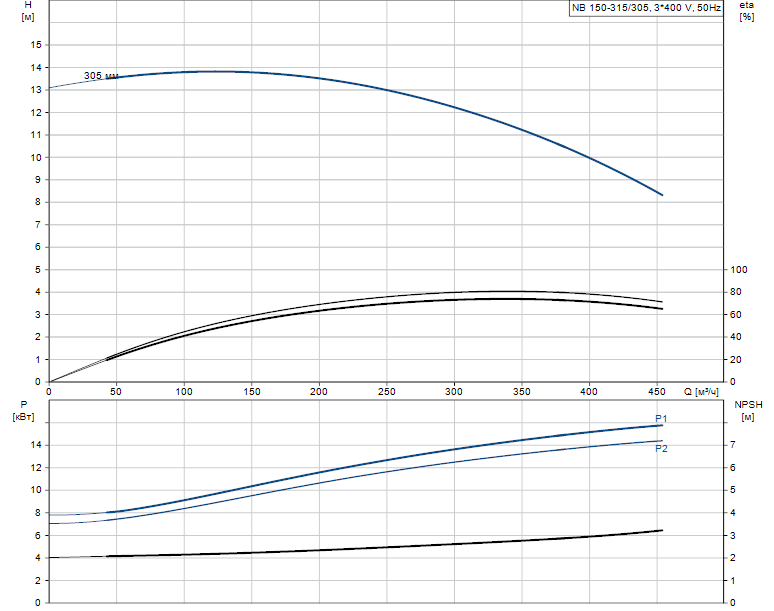

Гидравлические характеристики:

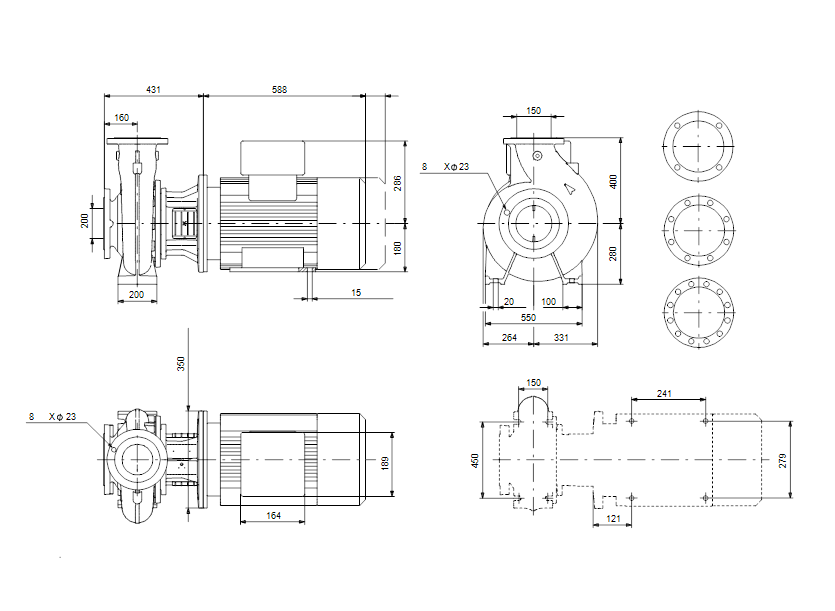

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение

Документация:
