Консольно-моноблочный насос Grundfos NB 150-315.1/301 A-F1-B-BAQE, артикул: 98274269

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 150-315.1/301 A-F1-B-BAQE, артикул: 98274269

Артикул: 98274269

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-315.1/301 A-F1-B-BAQE, артикул: 98274269 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315.1/301 A-F1-B-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1780 об/м
Номинальный расход 498.4 м3/ч
Номинальный напор 32.8 м
Макс. напор 10 м
Текущий диаметр рабочего колеса 301 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BAQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя MMG250MA
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 55 кВт [63 кВт] Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D/0-0Y В] Номинальный ток 98,5-89,5/57,0-51,5 A [99,0-90,5/57,5-52,5 A] Пусковой ток 590-590 % [720-720 %] Cos фи — характеристика мощности 0.9
Номинальная скорость 1780 об/м
Энергоэффективность IE2 94,1% [IE2 94,2%] Эффективность электродвигателя при полной нагрузке 94.1-94.1 % [94.2-94.2 %] Эффективность двигателя при 3/4 нагрузки 94.0-94.0 %
Эффективность электродвигателя при 1/2 нагрузки 93.1-93.1 % [92.8-92.8 %] Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83L15438
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 10
Support block NO
Код присоединения F1

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 621 кг
Вес(Брутто) 729 кг
Объем поставки 0.876 м3



Другое:

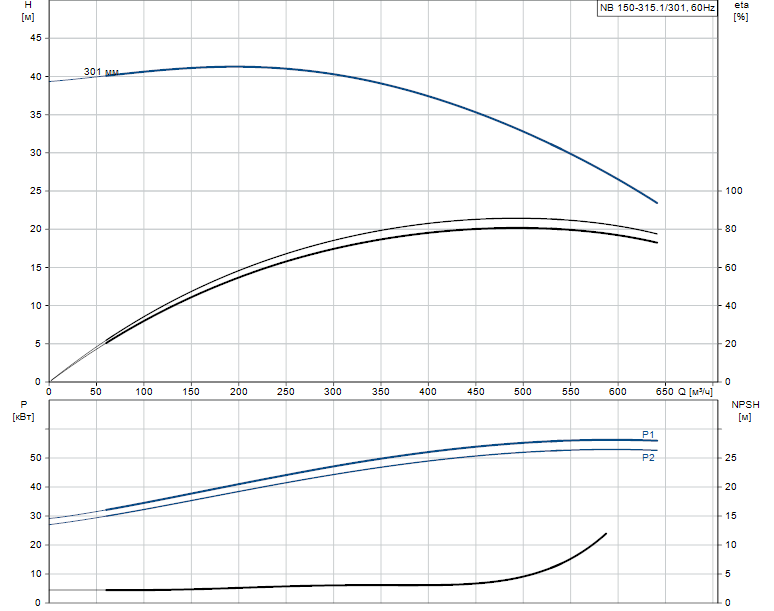

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-315.1/301 A-F1-B-BAQE артикул: 98274269

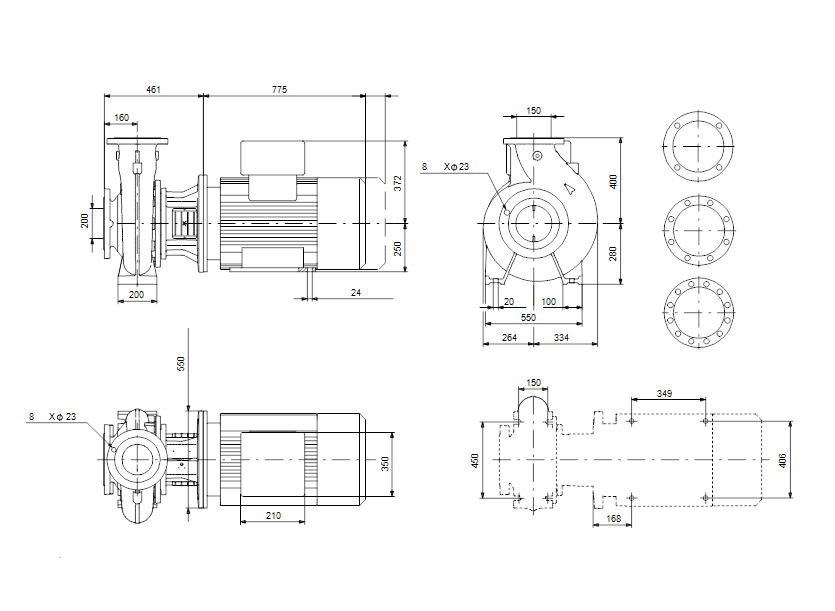

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-315.1/301 A-F1-B-BAQE артикул: 98274269

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
