Насос Grundfos NB 150-315.1/298 AS-F2-K-BQQE артикул: 98309452

Консольно-моноблочный насос Grundfos NB 150-315.1/298 AS-F2-K-BQQE, артикул: 98309452

Консольно-моноблочный насос Grundfos NB 150-315.1/298 AS-F2-K-BQQE, артикул: 98309452

Артикул: 98309452

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-315.1/298 AS-F2-K-BQQE, артикул: 98309452 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315.1/298 AS-F2-K-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1470 об/м
Номинальный расход 375.5 м3/ч
Номинальный напор 23.1 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 298 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 110 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.408
Корпус насоса CF8M
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.408
Рабочее колесо, AISI/ASTM CF8M
Код материала K

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 30 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 57,5-54,0/33,5-31,5 A
Пусковой ток 690-690 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 1470 об/м
Энергоэффективность IE3 93,6%
Эффективность электродвигателя при полной нагрузке 93.6-93.6 %
Эффективность двигателя при 3/4 нагрузки 94.3-94.3 %
Эффективность электродвигателя при 1/2 нагрузки 94.4-94.4 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83V15432
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 531 кг
Вес(Брутто) 552 кг
Объем поставки 0.96 м3



Другое:

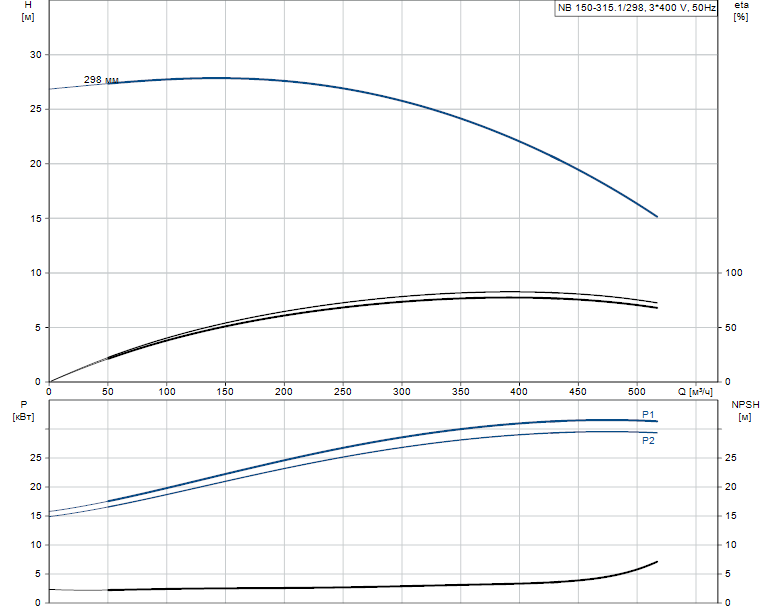

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-315.1/298 AS-F2-K-BQQE артикул: 98309452

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-315.1/298 AS-F2-K-BQQE артикул: 98309452

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
