Насос Grundfos NB 150-315.1/289 AS-F2-L-BQQE артикул: 98276220

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Консольно-моноблочный насос Grundfos NB 150-315.1/289 AS-F2-L-BQQE, артикул: 98276220

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 150-315.1/289 AS-F2-L-BQQE, артикул: 98276220

Артикул: 98276220

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-315.1/289 AS-F2-L-BQQE, артикул: 98276220 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315.1/289 AS-F2-L-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 965 об/м
Номинальный расход 247.7 м3/ч
Номинальный напор 9 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 289 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 110 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.517
Корпус насоса CD4MCuN
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.517
Рабочее колесо, AISI/ASTM CD4MCuN
Код материала L

Данные электрооборудования:

Тип электродвигателя SIEMENS
Номинальная мощность — P2 7.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 17.2/9.85 A
Пусковой ток 550-550 %
Cos фи — характеристика мощности 0.72
Номинальная скорость 965 об/м
Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83C15422
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 377 кг
Вес(Брутто) 398 кг
Объем поставки 0.96 м3



Другое:

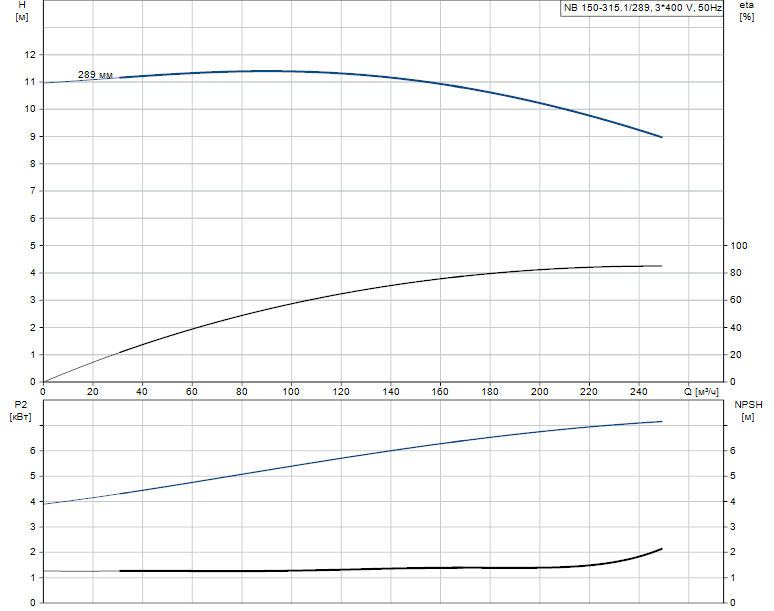

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-315.1/289 AS-F2-L-BQQE артикул: 98276220

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-315.1/289 AS-F2-L-BQQE артикул: 98276220

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
