Насос Grundfos NB 150-315.1/289 AS-F2-K-BQQE артикул: 98309525

Консольно-моноблочный насос Grundfos NB 150-315.1/289 AS-F2-K-BQQE, артикул: 98309525

Консольно-моноблочный насос Grundfos NB 150-315.1/289 AS-F2-K-BQQE, артикул: 98309525

Артикул: 98309525

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-315.1/289 AS-F2-K-BQQE, артикул: 98309525 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315.1/289 AS-F2-K-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 975 об/м
Номинальный расход: 250.3 м3/ч
Номинальный напор: 9.2 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 289 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 42 мм
Код торцевого уплотнения вала: BQQE
Secondary shaft seal: NONE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: AS
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 110 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: 14.408
Корпус насоса: CF8M
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: 14.408
Рабочее колесо, AISI/ASTM: CF8M
Код материала: K

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 7.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 16,0-14,6/9,20-8,40 A
Пусковой ток: 630-630 %
Cos фи — характеристика мощности: 0.8
Номинальная скорость: 975 об/м
Энергоэффективность: IE3 89,1%
Эффективность электродвигателя при полной нагрузке: 89.1-89.1 %
Эффективность двигателя при 3/4 нагрузки: 90.0-90.0 %
Эффективность электродвигателя при 1/2 нагрузки: 89.8-89.8 %
Количество полюсов: 6
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83W15422
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 55 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Support block: YES
Код присоединения: F2

Управление:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 382 кг
Вес(Брутто): 403 кг
Объем поставки: 0.96 м3



Другое:

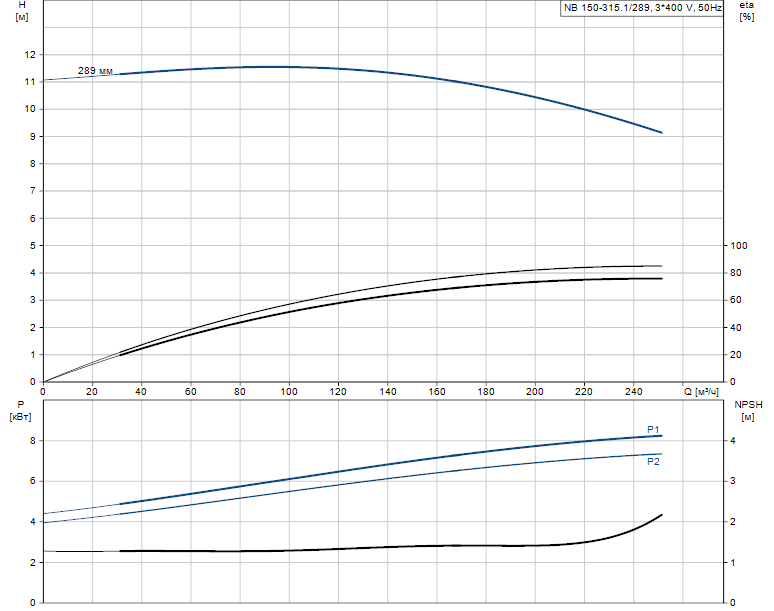

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-315.1/289 AS-F2-K-BQQE артикул: 98309525

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-315.1/289 AS-F2-K-BQQE артикул: 98309525

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
