Насос Grundfos NB 150-315.1/278 AS-F1-B-BAQE артикул: 98303033

Консольно-моноблочный насос Grundfos NB 150-315.1/278 AS-F1-B-BAQE, артикул: 98303033

Консольно-моноблочный насос Grundfos NB 150-315.1/278 AS-F1-B-BAQE, артикул: 98303033

Артикул: 98303033

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-315.1/278 AS-F1-B-BAQE, артикул: 98303033 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-315.1/278 AS-F1-B-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1775 об/м
Номинальный расход 461.5 м3/ч
Номинальный напор 26.4 м
Макс. напор 10 м
Текущий диаметр рабочего колеса 278 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BAQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 45 кВт [51.5 кВт] Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток 85,0-76,0/49,0-44,0 A [79.0-74.0 A] Пусковой ток 530-530 % [660-660 %] Cos фи — характеристика мощности 0.9
Номинальная скорость 1775 об/м [1780 об/м] Энергоэффективность IE2 94,3% [IE2 93,6%] Эффективность электродвигателя при полной нагрузке 94.3-94.3 % [93.6-93.6 %] Эффективность двигателя при 3/4 нагрузки 94.6-94.6 % [93.9-93.9 %] Эффективность электродвигателя при 1/2 нагрузки 94.4-94.4 % [93.6-93.6 %] Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83V15436
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 200
Размер напорного патрубка DN 150
Pipe connection standard EN 1092-2
Допустимое давление PN 10
Support block YES
Код присоединения F1

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 581 кг
Вес(Брутто) 689 кг
Объем поставки 0.876 м3



Другое:

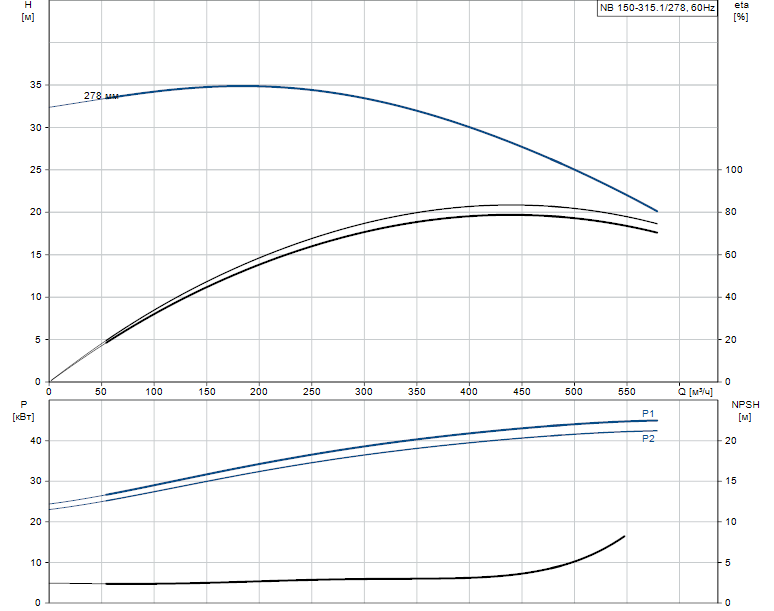

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 150-315.1/278 AS-F1-B-BAQE артикул: 98303033

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 150-315.1/278 AS-F1-B-BAQE артикул: 98303033

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
