Консольно-моноблочный насос Grundfos NB 150-200/224 A-F1-A-BAQE, артикул: 99535589

[elementor-template id=»15025″]

Артикул: 99535589

Стоимость: 17815,20 15142,92 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 1291 кг

Объем упаковки: 1,911 м3

Габариты упаковки (ДхШхВ), мм: 2100х880х1034

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 150-200/224 A-F1-A-BAQE артикул: 99535589 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 150-200/224 A-F1-A-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Номинальный расход: 830 м3/ч
Номинальный напор: 39.6 м
Actual impeller diameter: 224 мм
Nominal impeller diameter: 200 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Wear ring: Brass
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: ASTM class 30
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: A

Данные электрооборудования:

Класс энергоэфф-ти: IE2
P2: 110 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 194-176/112-102 A
Пусковой ток: 710-710 %
Cos фи — характеристика мощности: 0.9
Номинальная скорость: 2980 об/м
Энергоэффективность: IE2 94,6%
Эффективность электродвигателя при полной нагрузке: 94.6-94.6 %
Эффективность двигателя при 3/4 нагрузки: 93.9-93.9 %
Эффективность электродвигателя при 1/2 нагрузки: 92.3-92.3 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83K15444
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 10 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 200
Размер напорного патрубка: DN 150
Допустимое давление: PN 10
Pump housing with feet: Y
Support block: N
Код присоединения: F1

Другое:

Преобразователь частоты: NONE

Минимальный индекс эффективности, MEI ?: 0.70
Нетто: 1170 кг
Брутто вес: 1290 кг
Объем поставки: 1.91 м3
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413705100

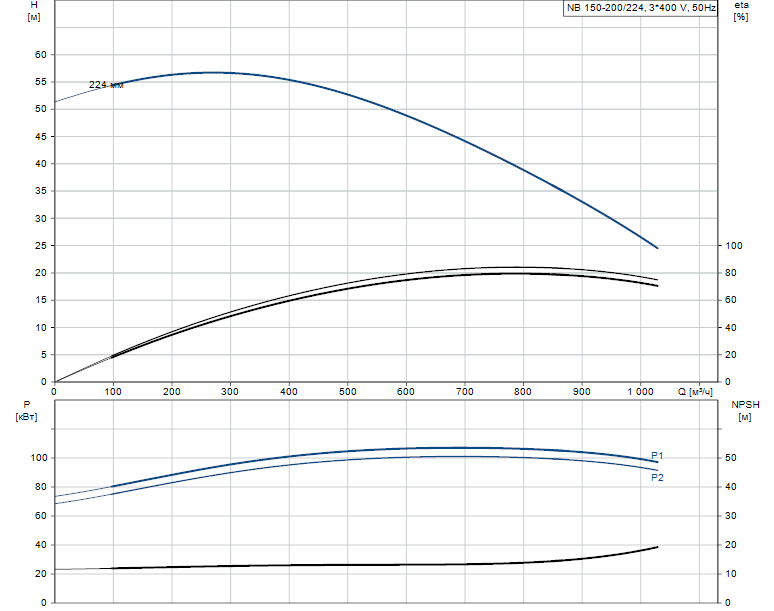

Гидравлические характеристики:

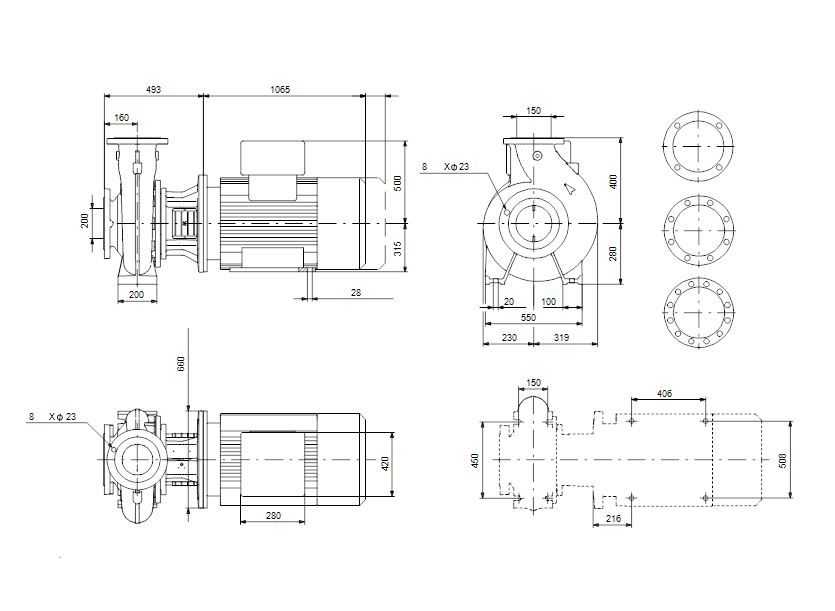

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
