Консольно-моноблочный насос Grundfos NB 125-315/275 AF2BBAQE, артикул: 98305743

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 125-315/275 AF2BBAQE, артикул: 98305743

Артикул: 98305743

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-315/275 AF2BBAQE, артикул: 98305743 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-315/275 AF2BBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 970 об/м
Номинальный расход 127 м3/ч
Номинальный напор 10.1 м
Текущий диаметр рабочего колеса 275 мм
Nominal impeller diameter 315 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B2
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10-C
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала B
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 5.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 12,2-11,0/7,00-6,40 A
Пусковой ток 660-660 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 970 об/м
Энергоэффективность IE3 88,0%
Эффективность электродвигателя при полной нагрузке 88.0-88.0 %
Эффективность двигателя при 3/4 нагрузки 89.1-89.1 %
Эффективность электродвигателя при 1/2 нагрузки 89.0-89.0 %
Количество полюсов 6
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83W15217
Монтажн. обозначение по IEC 34-7 IM B5

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 216 кг
Вес(Брутто) 248 кг
Объем поставки 0.951 м3



Другое:

Преобразователь частоты Отсут.

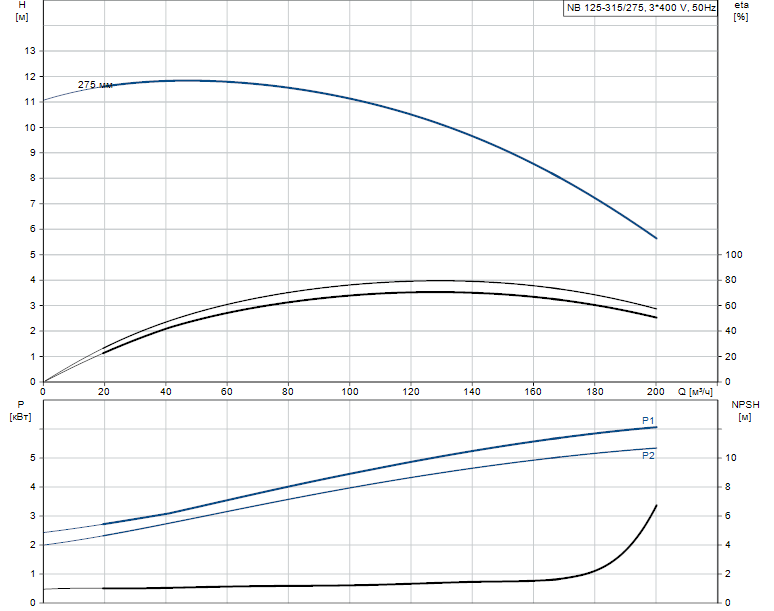

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-315/275 AF2BBAQE артикул: 98305743

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-315/275 AF2BBAQE артикул: 98305743

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
