Консольно-моноблочный насос Grundfos NB 125-250/269 AS-F2-A-E-GQQE, артикул: 98081813

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 125-250/269 AS-F2-A-E-GQQE, артикул: 98081813

Артикул: 98081813

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/269 AS-F2-A-E-GQQE, артикул: 98081813 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/269 AS-F2-A-E-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1168 об/м
Номинальный расход 242.6 м3/ч
Номинальный напор 13.4 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 269 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала GQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 60 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Изнашиваемое кольцо Bronze (CuSn10)
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM A48-30 B
Вал Stainless steel
Shaft 1.4301
Вал 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Номинальная мощность — P2 15 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-480D/660-690Y В
Номинальный ток 30,5-25,0/17,5-16,8 A
Пусковой ток 540-680 %
Cos фи — характеристика мощности 0.82-0.78
Номинальная скорость 1166-1182 об/м
Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83T15426
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 317 кг
Вес(Брутто) 338 кг
Объем поставки 0.96 м3



Другое:

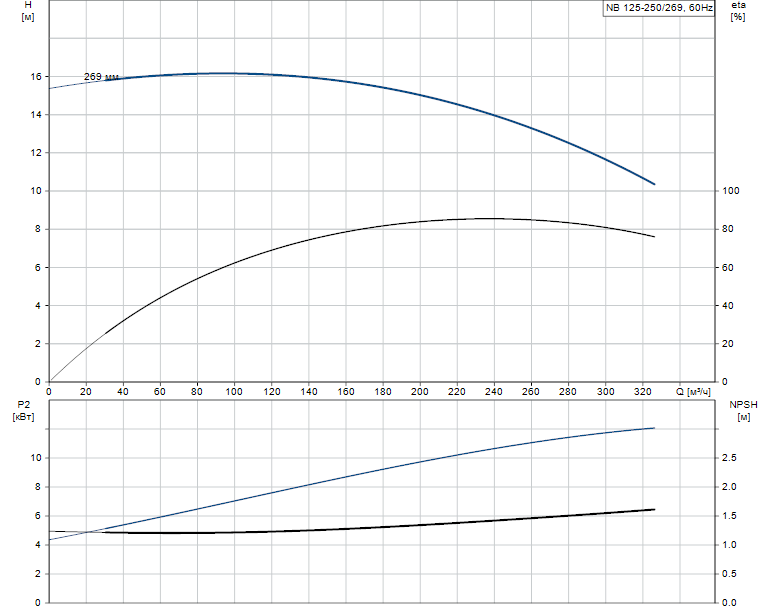

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-250/269 AS-F2-A-E-GQQE артикул: 98081813

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-250/269 AS-F2-A-E-GQQE артикул: 98081813

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
