Консольно-моноблочный насос Grundfos NB 125-250/261 ASF2LBQQE, артикул: 98311338

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 125-250/261 ASF2LBQQE, артикул: 98311338

Артикул: 98311338

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/261 ASF2LBQQE, артикул: 98311338 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/261 ASF2LBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1170 об/м
Номинальный расход: 232 м3/ч
Номинальный напор: 12.5 м
Текущий диаметр рабочего колеса: 261 мм
Nominal impeller diameter: 250 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: AS
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: EN 1.4517
Корпус насоса: ASTM CD4MCuN
Изнашиваемое кольцо: Stainless steel
Flange: Чугун
Flange: EN-GJS-500-7
Flange: ASTM 70-50-05
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4517
Рабочее колесо, AISI/ASTM: ASTM CD4MCuN
Вал: Stainless steel
Shaft: EN 1.4462
Вал: SAF 2205
Код материала: L
Код резины: E

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE2 / NEMA Energy
Номинальная мощность — P2: 11 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток: 23,0-20,8/13,2-12,0 A [22.4-20.6 A] Пусковой ток: 580-580 % [660-660 %] Cos фи — характеристика мощности: 0.81
Номинальная скорость: 1170 об/м [1175 об/м] Энергоэффективность: IE2 90,2% [IE2 91,7%] Эффективность электродвигателя при полной нагрузке: 90.2-90.2 % [91.7-91.7 %] Эффективность двигателя при 3/4 нагрузки: 91.3-91.3 % [92.3-92.3 %] Эффективность электродвигателя при 1/2 нагрузки: 91.4-91.4 % [92.0-92.0 %] Количество полюсов: 6
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83W15424
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 55 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-1
Размер всасывающего патрубка: DN 150
Размер напорного патрубка: DN 125
Pipe connection standard: EN 1092-1
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: Y
Код присоединения: F2

Управление:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 275 кг
Вес(Брутто): 307 кг
Объем поставки: 0.951 м3



Другое:

Преобразователь частоты: Отсут.

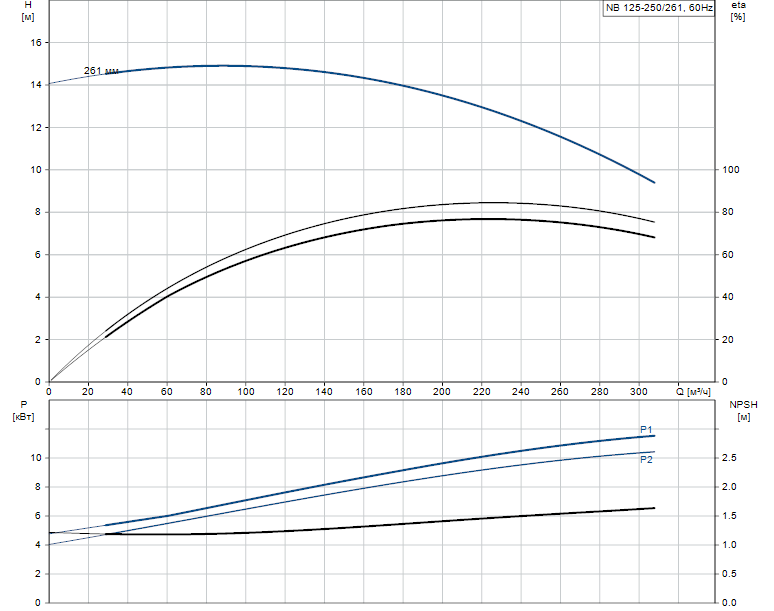

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-250/261 ASF2LBQQE артикул: 98311338

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-250/261 ASF2LBQQE артикул: 98311338

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
