Консольно-моноблочный насос Grundfos NB 125-250/249 AF2LBQQE, артикул: 98308950

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 125-250/249 AF2LBQQE, артикул: 98308950

Артикул: 98308950

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/249 AF2LBQQE, артикул: 98308950 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/249 AF2LBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1470 об/м
Номинальный расход 255.5 м3/ч
Номинальный напор 17.68 м
Текущий диаметр рабочего колеса 249 мм
Nominal impeller diameter 250 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа EN 1.4517
Корпус насоса ASTM CD4MCuN
Изнашиваемое кольцо Stainless steel
Flange Чугун
Flange EN-GJS-500-7
Flange ASTM 70-50-05
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN EN 1.4517
Рабочее колесо, AISI/ASTM ASTM CD4MCuN
Вал Stainless steel
Shaft EN 1.4462
Вал SAF 2205
Код материала L
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 18.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 37,0-33,5/21,6-19,6 A
Пусковой ток 690-690 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 1470 об/м
Энергоэффективность IE3 92,6%
Эффективность электродвигателя при полной нагрузке 92.6-92.6 %
Эффективность двигателя при 3/4 нагрузки 93.2-93.2 %
Эффективность электродвигателя при 1/2 нагрузки 93.2-93.2 %
Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032194
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-1
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-1
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.62
Вес(Нетто) 287 кг
Вес(Брутто) 319 кг
Объем поставки 0.951 м3



Другое:

Преобразователь частоты Отсут.

Гидравлические характеристики:

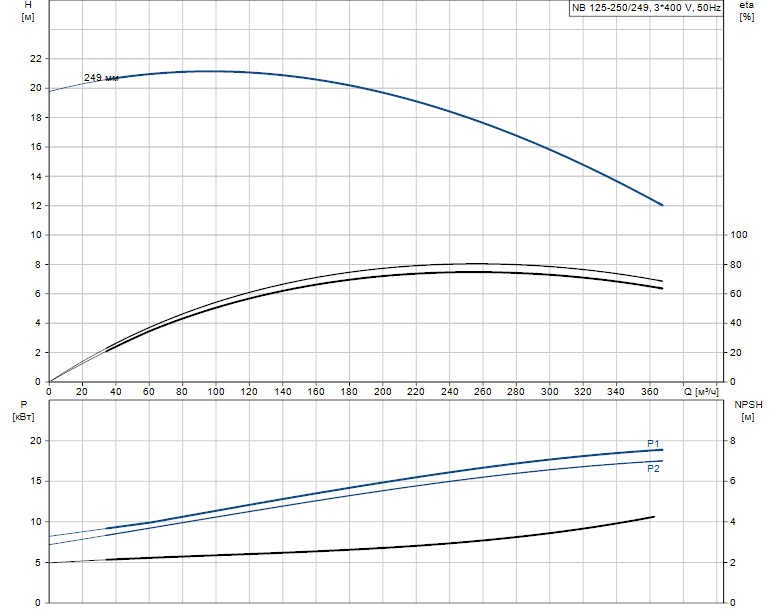

Гидравлические характеристики насоса Grundfos NB 125-250/249 AF2LBQQE артикул: 98308950

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-250/249 AF2LBQQE артикул: 98308950

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
