Консольно-моноблочный насос Grundfos NB 125-250/236 ASF2ABQQE, артикул: 98115564

Артикул: 98115564

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 125-250/236 ASF2ABQQE, артикул: 98115564 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/236 ASF2ABQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

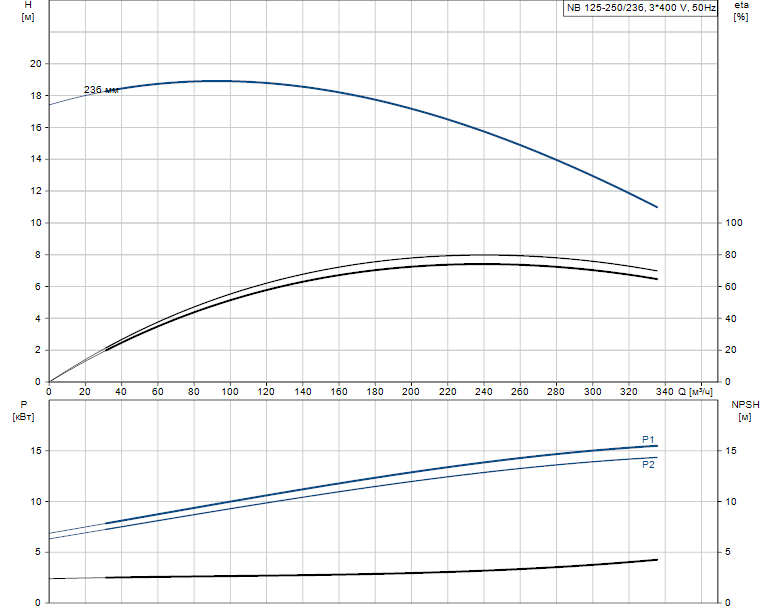

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1460 об/м
Номинальный расход 237.6 м3/ч
Номинальный напор 15.41 м
Текущий диаметр рабочего колеса 236 мм
Nominal impeller diameter 250 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя 160LB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 15 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 29,0-28,0/16,8-16,4 A
Пусковой ток 760-870 %
Cos фи — характеристика мощности 0.86-0.82
Номинальная скорость 1460-1470 об/м
Энергоэффективность IE3 92,1%
Эффективность электродвигателя при полной нагрузке 92.1 %
Эффективность двигателя при 3/4 нагрузки 92.3 %
Эффективность электродвигателя при 1/2 нагрузки 92.1 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 87420036
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Pump housing with feet Да
Support block Y
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.62
Вес(Нетто) 282 кг
Вес(Брутто) 314 кг
Объем поставки 0.951 м3

Другое:

Преобразователь частоты Отсут.
