Насос Grundfos NB 125-250/236 ASF2ABAQE артикул: 98070184

Консольно-моноблочный насос Grundfos NB 125-250/236 ASF2ABAQE, артикул: 98070184

Консольно-моноблочный насос Grundfos NB 125-250/236 ASF2ABAQE, артикул: 98070184

Артикул: 98070184

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/236 ASF2ABAQE, артикул: 98070184 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/236 ASF2ABAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1460 об/м
Номинальный расход: 237.6 м3/ч
Номинальный напор: 15.41 м
Текущий диаметр рабочего колеса: 236 мм
Nominal impeller diameter: 250 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: AS
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Изнашиваемое кольцо: Brass
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: ASTM class 30
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: A
Код резины: E

Данные электрооборудования:

Тип электродвигателя: 160LB
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 15 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 29,0-28,0/16,8-16,4 A
Пусковой ток: 760-870 %
Cos фи — характеристика мощности: 0.86-0.82
Номинальная скорость: 1460-1470 об/м
Энергоэффективность: IE3 92,1%
Эффективность электродвигателя при полной нагрузке: 92.1 %
Эффективность двигателя при 3/4 нагрузки: 92.3 %
Эффективность электродвигателя при 1/2 нагрузки: 92.1 %
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 87420036
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 150
Размер напорного патрубка: DN 125
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: Y
Код присоединения: F2

Управление:

Минимальный индекс эффективности, MEI ?: 0.62
Вес(Нетто): 282 кг
Вес(Брутто): 314 кг
Объем поставки: 0.951 м3



Другое:

Преобразователь частоты: Отсут.

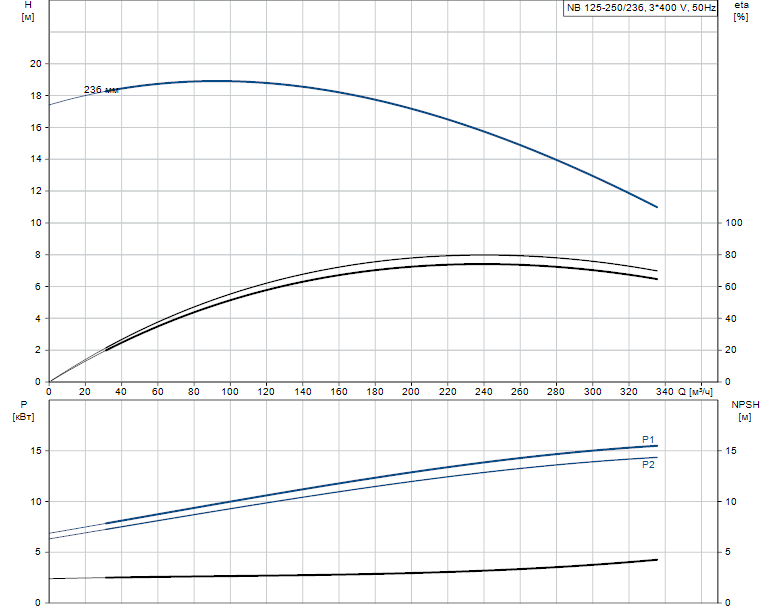

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-250/236 ASF2ABAQE артикул: 98070184

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-250/236 ASF2ABAQE артикул: 98070184

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
