Насос Grundfos NB 125-250/236 AF2KBQQE артикул: 98308641

Консольно-моноблочный насос Grundfos NB 125-250/236 AF2KBQQE, артикул: 98308641

Консольно-моноблочный насос Grundfos NB 125-250/236 AF2KBQQE, артикул: 98308641

Артикул: 98308641

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/236 AF2KBQQE, артикул: 98308641 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/236 AF2KBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2980 об/м
Номинальный расход: 515.1 м3/ч
Номинальный напор: 60.19 м
Текущий диаметр рабочего колеса: 236 мм
Nominal impeller diameter: 250 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 42 мм
Код торцевого уплотнения вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: EN 1.4408
Корпус насоса: ASTM CF8M
Изнашиваемое кольцо: Stainless steel
Flange: Чугун
Flange: EN-GJS-500-7
Flange: ASTM 70-50-05
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4408
Рабочее колесо, AISI/ASTM: ASTM CF8M
Вал: Stainless steel
Shaft: EN 1.4401
Вал: AISI 316
Код материала: K
Код резины: E

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 110 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 191-176/110-102 A
Пусковой ток: 710-710 %
Cos фи — характеристика мощности: 0.91
Номинальная скорость: 2982 об/м
Энергоэффективность: IE3 95,2%
Эффективность электродвигателя при полной нагрузке: 95.2-95.2 %
Эффективность двигателя при 3/4 нагрузки: 95.4-95.4 %
Эффективность электродвигателя при 1/2 нагрузки: 94.9-94.9 %
Количество полюсов: 2
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83U15444
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 55 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-1
Размер всасывающего патрубка: DN 150
Размер напорного патрубка: DN 125
Pipe connection standard: EN 1092-1
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: N
Код присоединения: F2

Управление:

Минимальный индекс эффективности, MEI ?: 0.55
Вес(Нетто): 969 кг
Вес(Брутто): 1020 кг
Объем поставки: 1.38 м3



Другое:

Преобразователь частоты: Отсут.

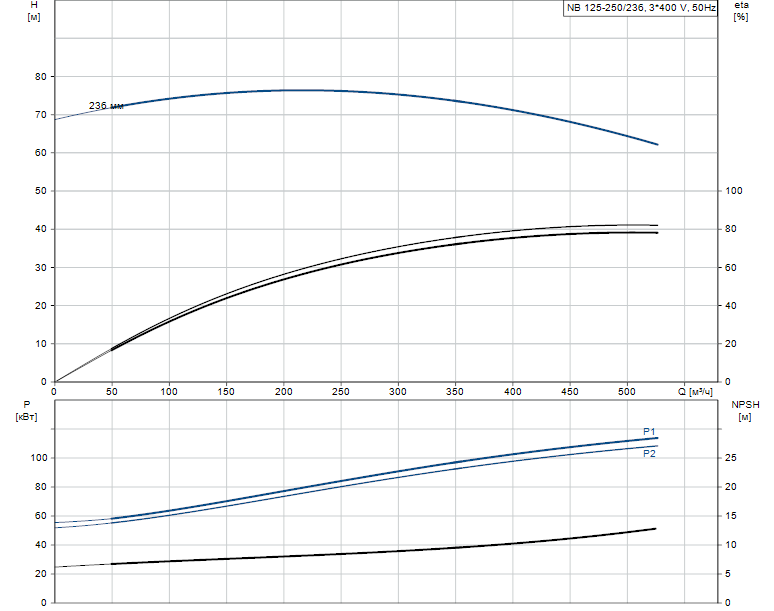

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-250/236 AF2KBQQE артикул: 98308641

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-250/236 AF2KBQQE артикул: 98308641

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
